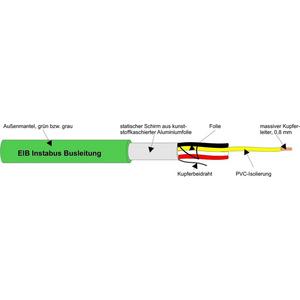

YCY 2X2X0,8 GRÜN, EIB-Busleitung T500
Rexel Artikelnr.:
1008681
- Produkt Type:
- YCY 2X2X0,8 GRÜN
Bitte melden Sie sich an
Um Preise und Verfügbarkeiten zu sehen, klicken Sie auf den Button unten und melden Sie sich an oder registrieren sich.
Dies ist ein Auslaufartikel, welcher nicht mehr bestellt werden kann.
Fertige Aufmachung
Meter
Min: 500 Meter , Vielfaches 500 Meter
Zubehör / Ähnliches
Datenblätter
Datenblätter
Beschreibung
Beschreibung
Daten- und Kommunikationskabel

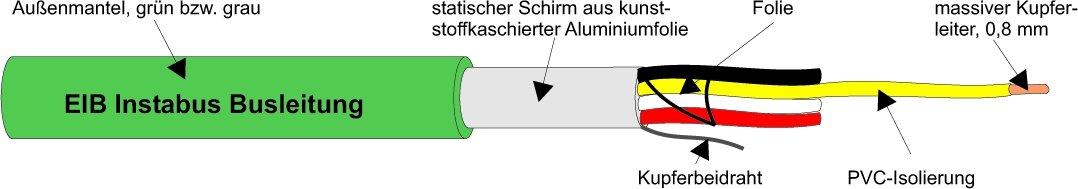

Mit Aufdruck YCY 2 x 2 x 0,8 oder EIB-Y(ST)Y<CRLF><b>Verwendung:</b> als Installationsleitungen für intelligente Gebäudesystemtechnik, für eine einwandfreie Kommunikation nach EIB-Richtlinien (Europäischer Installations Bus). Geeignet zur festen Verlegung auf, in und unter Putz geeignet, auch in Rohren und Kanälen. In trockenen, feuchten und nassen Räumen; auch im Freien, sofern vor direkter Sonneneinstrahlung geschützt - jedoch nicht in Erde.<CRLF><b>Aufbau:</b> blanker massiver Kupferleiter von 0,8 mm Ø; PVC-Isolierung; PVC-Mantel, grün; symmetrisch; Aderverseilung, Sternvierer, darüber Kunststoff-Folie; statischer Schirm (kunststoffkaschierte Aluminiumfolie); Beidraht (Kupfer, blank) unter dem Schirm<CRLF><b>Kennzeichnung:</b> 1. Paar: a - Ader rot, b - Ader schwarz / 2. Paar: a - Ader weiß, b - Ader gelb<CRLF><b>Technische Daten:</b> Außen-Ø ca. 6,1 mm; Gewicht: ca. 54 kg/km; Ø des Beidrahtes: 0,4 mm; Wanddicke der Isolierhülle bei 0,8 mm Ø: 0,40 mm; Brandlast: 0,19 kWh/m; Zugbeanspruchung: max.50 N/mm²<CRLF><b>Betriebstemperatur:</b> Grenzwerte -40 bis +70 °C, bei Verlegung Grenzwerte +5 °C bis +70 °C, im Kurzschluss (1 sec.) max. bis 160 °C<CRLF><b>Elektrische Daten bei 20 °C:</b> Nennspannung eff. 250/250 V, Betriebsspannung Scheitelwert 350 V, Leiterwiderstand 0,8 mm: 1 km-Schleife: max.73,2 Ω/km, Isolationswiderstand min.: 100 MΩ x km, Oberflächenwiderstand des Mantels min.: 1GΩ, Betriebskapazität bei 800 Hz: 100 nF/km, Kap. Kopplung für 100 m bei 800 Hz: 300 pF<CRLF><b>Nahnebensprechdämpfung:</b> bei 10 kHz 75 dB, bei 100 kHz 60 dB, bei 1 MHz 55 dB<CRLF><b>Prüfspannung:</b> Ader - Ader 1 kV, gesamte Leitung 4 kV<CRLF><b>Mindestbiegeradius:</b> 4 x D<CRLF><b>Cu-Basis € 100,-/100 kg</b>
Die Metallzahl ist eine rein kaufmännische Berechnungsgröße und kann - wenn auch branchenüblich in kg/km angegeben - vom tatsächlichen Metallgewicht abweichen.
Mit Aufdruck YCY 2 x 2 x 0,8 oder EIB-Y(ST)Y<CRLF><b>Verwendung:</b> als Installationsleitungen für intelligente Gebäudesystemtechnik, für eine einwandfreie Kommunikation nach EIB-Richtlinien (Europäischer Installations Bus). Geeignet zur festen Verlegung auf, in und unter Putz geeignet, auch in Rohren und Kanälen. In trockenen, feuchten und nassen Räumen; auch im Freien, sofern vor direkter Sonneneinstrahlung geschützt - jedoch nicht in Erde.<CRLF><b>Aufbau:</b> blanker massiver Kupferleiter von 0,8 mm Ø; PVC-Isolierung; PVC-Mantel, grün; symmetrisch; Aderverseilung, Sternvierer, darüber Kunststoff-Folie; statischer Schirm (kunststoffkaschierte Aluminiumfolie); Beidraht (Kupfer, blank) unter dem Schirm<CRLF><b>Kennzeichnung:</b> 1. Paar: a - Ader rot, b - Ader schwarz / 2. Paar: a - Ader weiß, b - Ader gelb<CRLF><b>Technische Daten:</b> Außen-Ø ca. 6,1 mm; Gewicht: ca. 54 kg/km; Ø des Beidrahtes: 0,4 mm; Wanddicke der Isolierhülle bei 0,8 mm Ø: 0,40 mm; Brandlast: 0,19 kWh/m; Zugbeanspruchung: max.50 N/mm²<CRLF><b>Betriebstemperatur:</b> Grenzwerte -40 bis +70 °C, bei Verlegung Grenzwerte +5 °C bis +70 °C, im Kurzschluss (1 sec.) max. bis 160 °C<CRLF><b>Elektrische Daten bei 20 °C:</b> Nennspannung eff. 250/250 V, Betriebsspannung Scheitelwert 350 V, Leiterwiderstand 0,8 mm: 1 km-Schleife: max.73,2 Ω/km, Isolationswiderstand min.: 100 MΩ x km, Oberflächenwiderstand des Mantels min.: 1GΩ, Betriebskapazität bei 800 Hz: 100 nF/km, Kap. Kopplung für 100 m bei 800 Hz: 300 pF<CRLF><b>Nahnebensprechdämpfung:</b> bei 10 kHz 75 dB, bei 100 kHz 60 dB, bei 1 MHz 55 dB<CRLF><b>Prüfspannung:</b> Ader - Ader 1 kV, gesamte Leitung 4 kV<CRLF><b>Mindestbiegeradius:</b> 4 x D<CRLF><b>Cu-Basis € 100,-/100 kg</b>
Die Metallzahl ist eine rein kaufmännische Berechnungsgröße und kann - wenn auch branchenüblich in kg/km angegeben - vom tatsächlichen Metallgewicht abweichen.
Nicht der richtige Artikel? Hier finden sie weitere Artikel aus der Kategorie Daten- und Kommunikationskabel (Kupfer)
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Sie können einige technische Merkmale nicht herausfiltern, da kein anderes Produkt sie aufweist.
Bitte aktivieren Sie für Ihre Suche die Merkmale, die Sie in Ihren ähnlichen Produkten finden möchten.
Bitte wählen Sie min. 1 Merkmal für die Suche
Daten- und Kommunikationskabel (Kupfer) |
|
| Brandverhaltensklasse nach EN 13501-6 |
Eca
|
|---|---|
| Flammwidrig |
nein
|
| Leiter-Material |
Kupfer blank
|
| Halogenfrei nach EN 60754-1/2 |
Nein
|
| Leiter-Klasse |
Kl.1 = eindrähtig
|
| Verseilelement |
Vierer
|
| Werkstoff der Aderisolation |
PVC
|
| Säureentwicklungsklasse nach EN 13501-6 |
ohne
|
| Ader-Kennzeichnung |
Farbe
|
| Schirm über Verseilelement |
ohne
|
| Schirm über Verseilung |
Folie
|
| Ader-Zahl |
4
|
| Mantelmaterial |
PVC
|
| Mantel-Farbe |
grün
|
| Leiternennquerschnitt |
0,8 mm²
|
| AWG-Querschnitt |
18
|
|---|---|
| Gewicht ca. kg/km |
54
|
| Rauchentwicklungsklasse nach EN 13501-6 |
ohne
|
| Abtropfverhaltensklasse nach EN 13501-6 |
ohne
|
| Leiter-Durchmesser |
0,8 mm
|
| Maximallänge Ring |
100 m
|
| Außendurchmesser ca. |
6,1 mm
|
| Aufmachung |
T500
|
| Zul. Kabelaußentemperatur bei Montage/Handling |
5...70 °C
|
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung |
-40...70 °C
|
| Kategorie |
sonstige
|
| Gewicht |
54
|
| Newlec |
Nein
|
| Zolltarifnummer |
85444991
|
