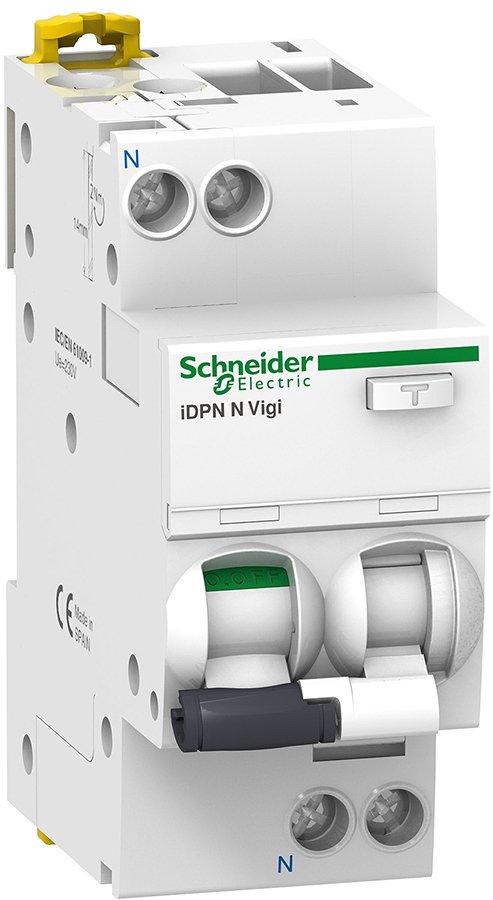

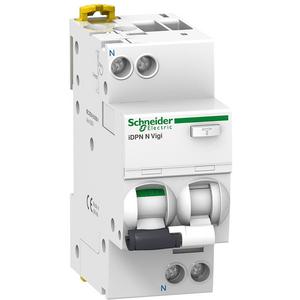

A9D32616, FI/LS-Schalter iDPN N Vigi 1P+N, 16A, C-Char., 30mA, Typ A, 6kA
Rexel Artikelnr.:
2132712
Hersteller Nummer:
A9D32616
EAN Code:
3606480472077
- Produkt Type:
- A9D32616
Bitte melden Sie sich an
Um Preise und Verfügbarkeiten zu sehen, klicken Sie auf den Button unten und melden Sie sich an oder registrieren sich.
Dies ist ein Auslaufartikel, welcher nicht mehr bestellt werden kann.
Stück
Min: 1 Stück
Bestandteile
Zubehör
Datenblätter
Beschreibung
Beschreibung
Zusätzlich erhältliche Verpackungsgrößen: 6 / 54
Fehlerstromschutzschalter mit Überstromschutz (FI/LS) Acti 9 iDPN N Vigi, 6kA (IEC/EN 61009-2-1). 1-polig+N, Nennstrom 16A, C-Charakteristik, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 400V AC. Gewährleistet den umfassenden Schutz von Endstromkreisen gegen Überströme und Fehlerströme. Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mechanisch getrennte rote Anzeige bei Fehlerauslösung des Leitungsschutzschalters oder bei Auslösung durch einen Fehlerstrom. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Prüftaste für die regelmäßige Prüfung der Funktion. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der FI/LS IDPN N Vigi erfüllt folgende Normen- IEC/EN 61009 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Fehlerstromschutzschalter mit Überstromschutz (FI/LS) Acti 9 iDPN N Vigi, 6kA (IEC/EN 61009-2-1). 1-polig+N, Nennstrom 16A, C-Charakteristik, Erdschlussempfindlichkeit 30mA, Erdschluss-Schutzklasse Typ A, Betriebsspannung (Ue) 230V AC, Isolationsspannung (Ui) 400V AC. Gewährleistet den umfassenden Schutz von Endstromkreisen gegen Überströme und Fehlerströme. Schalten und Trennen von Stromkreisen. Sprungschaltung für verschleißarmes Schalten der Kontakte. Mechanisch getrennte rote Anzeige bei Fehlerauslösung des Leitungsschutzschalters oder bei Auslösung durch einen Fehlerstrom. Eindeutige Schaltstellungsanzeige durch grüne Markierung am Schaltknebel des Gerätes. Prüftaste für die regelmäßige Prüfung der Funktion. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Unterspannungsauslöser (iMN), Überspannungsauslöser (iMSU), Arbeitsstromauslöser (iMX), Hilfsschalter zur Statusmeldung (iOF), Fehlermeldeschalter (iSD). Werkzeuglose Montage linksseitig am Gerät. Farbton RAL 9003. Der FI/LS IDPN N Vigi erfüllt folgende Normen- IEC/EN 61009 und IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert!.
Nicht der richtige Artikel? Hier finden sie weitere Artikel aus der Kategorie Kombination FI-Schalter/Leitungsschutzschalter
3D Virtual Gallery Tour
Mehr anzeigen
Weniger anzeigen
Produktdetails
Produktdetails
Kombination FI-Schalter/Leitungsschutzschalter | |
| Polzahl (gesamt) | 2 |
|---|---|
| Anzahl der abgesicherten Pole | 1 |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Fehlerstrom-Typ | A |
| Verschmutzungsgrad | 3 |
| Energiebegrenzungsklasse | 3 |
| Einbautiefe | 44 mm |
| Frequenz | 50 Hz |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Frequenz_Z | 50 Hz |
| Abschaltcharakteristik | sonstige |
| Bemessungsabschaltvermögen nach EN 60898 | 6 kA |
| Stoßstromfestigkeit | 0,25 kA |
| Spannungsart | AC |
| Auslösecharakteristik | C |
| Bemessungsfehlerstrom | 0,03 A |
| Mitschaltender Neutralleiter | Ja |
|---|---|
| Mit Verriegelungsvorrichtung | Nein |
| Bemessungskurzschlussausschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Bemessungsspannung | 230 V |
| Umgebungstemperatur während des Betriebs | -25...60 °C |
| Bemessungsstrom | 16 A |
| Breite in Teilungseinheiten | 2 |
| Unterputzmontage | Nein |
| Fehlauslöseschutz | Nein |
| Schutzart (IP) | IP20 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1...16 mm² |
| Geeignet für Unterputz-Installation | Nein |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1...10 mm² |
| Überspannungskategorie | 3 |
| Newlec | Nein |
| Herkunftsland | Spanien |
| Zolltarifnummer | 85362010 |
