Dies ist ein Auslaufartikel, welcher nicht mehr bestellt werden kann.
Min: 1 Packung
Umgebungsbedingungen 23 °C ±5°C, <75 % r.F. | ||
Messfunktion | ||
Strommessung AC | ||
Messbereich | Auflösung | Genauigkeit |
60 A | 0,01 A | ±2 % + 8 Dgt |
600 A | 0,1 A | ±2 % + 8 Dgt |
1000 A | 1 A | ±2 % + 8 Dgt |
maximaler Eingangsstrom 1000 A AC | ||
Freqeuenzbereich 40 .... 400 Hz | ||
Messfunktion | ||
Einschaltstrom AC | ||
Messbereich | Auflösung | Genauigkeit |
60 A | 0,01 A | nur als Referenz |
600 A | 0,1 A | ±5 % + 60 Dgt |
1000 A | 1 A | ±5 % + 60 Dgt |
Integralzeit: 100 ms | ||
Messbereich: 20 ... 1000 A | ||
Freqeuenzbereich: 40 .... 400 Hz | ||
Messfunktion | ||
Spannungsmessung DC | ||
Messbereich | Auflösung | Genauigkeit |
6 V | 0,001 V | ±0,5 % + 5 Dgt |
60 V | 0,01 V | ±0,5 % + 5 Dgt |
600 V | 0,1 V | ±0,5 % + 5 Dgt |
1000 V | 1 V | ±0,8 % + 4 Dgt |
Eingangsimpendanz: 10 M? | ||
maximale Eingangsspannung: 750 VAC (Effektivewert) oder 1000 VDC | ||
Messfunktion | ||
Spannungsmessung AC | ||
Messbereich | Auflösung | Genauigkeit |
6 V | 0,001 V | ±0,6 % + 4 Dgt |
60 V | 0,01 V | ±0,6 % + 4 Dgt |
600 V | 0,1 V | ±0,6 % + 4 Dgt |
1000 V | 1 V | ±0,8 % + 4 Dgt |
Eingangsimpendanz: 10 M? | ||
maximale Eingangsspannung: 750 VAC (Effektivewert) oder 1000 VDC | ||
Frequenzbereich: 40 ... 400 Hz | ||
Messfunktion | ||
Frequenzmessung mit | ||
der Strommessfunktion | ||
Messbereich | Auflösung | Genauigkeit |
99,99 Hz | 0,01 Hz | ±1,5 % + 5 Dgt |
999,9 Hz | 0,1 Hz | ±1,5 % + 5 Dgt |
Messbereich: 10 ... 1 kHz | ||
Messbereich des Eingangssignals: >20 AAC (Effektivwert) | ||
Der Eingangsstrom steigt mit der Messfrequenz. | ||
maximaler Eingangsstrom: 1000 AAC (Effektivwert) | ||
Messfunktion | ||
Frequenzmessung mit den | ||
Spannungsmessfunktion | ||
Messbereich | Auflösung | Genauigkeit |
99,99 Hz | 0,01 Hz | ±1,5 % + 5 Dgt |
999,9 Hz | 0,1 Hz | ±1,5 % + 5 Dgt |
9,999 kHz | 0,001 kHz | ±1,5 % + 5 Dgt |
Messbereich: 10 ... 10 kHz | ||
Messbereich des Eingangssignals: >1 VAC (Effektivwert) | ||
Der Eingangsstrom steigt mit der Messfrequenz. | ||
maximale Eingangsspannung: 1000 VAC (Effektivwert) | ||
Messfunktion | ||
Frequenzmessung | ||
Messbereich | Auflösung | Genauigkeit |
9,999 Hz | 0,001 Hz | ±0,3 % + 5 Dgt |
99,99 Hz | 0,01 Hz | ±0,3 % + 5 Dgt |
9,999 kHz | 0,1 Hz | ±0,3 % + 5 Dgt |
999,9 Hz | 0,001 kHz | ±0,3 % + 5 Dgt |
99,99 kHz | 0,01 kHz | ±0,3 % + 5 Dgt |
999,9 kHz | 0,1 kHz | ±0,3 % + 5 Dgt |
9,999 MHz | 0,001 MHz | ±0,3 % + 5 Dgt |
Überspannungsschutz: 1000 VDC oder 750 V AC (Effektivwert) | ||
Bereich des Spannungseingangs >2V | ||
(wenn die Eingangsspannung steigt, steigt auch die Frequenz) | ||
Messfunktion | ||
Tastverhältnis | ||
Messbereich | Auflösung | Genauigkeit |
0,1 ... 99,9 % | 0,1 % | ±0,3 % + 5 Dgt |
Frequenzbereich: 10 ... 10 kHz | ||
Spannungsbereich: 2 ... 250 VAC (Effektivwert) | ||
(Die Spannung steigt mit der Frequenz) | ||
Tastverhältnis mit der | Frequenzbereich: 10 ... 1 kHz | |
Strommessfunktion | Eingangsstrom: 20 ...1000 AAC (Effektivwert) | |
Tastverhältnis mit der | Frequenzbereich: 10 ... 1 kHz | |
Spannungsmessfunktion | Eingangsstrom: 1 ... 750 VAC (Effektivwert) | |
Eingangsimpendanz: 1M? | ||
Messfunktion | ||
Widerstandsmessung | ||
Messbereich | Auflösung | Genauigkeit |
600 ? | 0,1 ? | ±0,8 % + 3 Dgt |
6 k? | 0,001 k? | ±0,8 % + 3 Dgt |
60 k? | 0,01 k? | ±0,8 % + 3 Dgt |
600 k? | 0,1 k? | ±0,8 % + 3 Dgt |
6 M? | 0,001 M? | ±2 % + 5 Dgt |
60 M? | 0,1 M? | ±2 % + 5 Dgt |
Messspannung: ca. 0,78 V | ||
Überspannungsschutz: 750 VDC, 1000 VAC (Effektivwert) | ||
Messfunktion | ||
Durchgangsprüfung | ||
Messbereich | Auflösung | Genauigkeit |
600 ? | 0,1 ? | - |
Akustisches Signal bei <50 ? | ||
Prüfspannung: 1,48 V | ||
Überspannungsschutz: 750 VDC, 1000 VAC (Effektivwert) | ||
Messfunktion | ||
Kapazitätsmessung | ||
Messbereich | Auflösung | Genauigkeit |
9,999 nF | 0,001 nF | ±3 % + 5 Dgt |
99,99 nF | 0,01 nF | ±3 % + 5 Dgt |
999,9 nF | 0,1 nF | ±3 % + 5 Dgt |
9,999 µF | 0,001 µF | ±3 % + 5 Dgt |
99,99 µF | 0,01 µF | ±3 % + 5 Dgt |
999,9 µF | 0,1 µF | ±3 % + 5 Dgt |
9,999 mF | 0,001 mF | ±3 % + 5 Dgt |
99,99 mF | 0,01 mF | ±3 % + 5 Dgt |
Überspannungsschutz: 750 VDC, 1000 VAC (Effektivwert) | ||
Messfunktion | ||
Diodenmessung | ||
Messbereich | Auflösung | Genauigkeit |
3 V | 0,001 V | - |
DC Anodenseite: ca. 1 mA | ||
DC Kathodenseite: ca. 3,2 V | ||
Überspannungsschutz: 750 VDC, 1000 VAC (Effektivwert) | ||
Messfunktion | ||
Einphasenleistungsmessung | ||
Messbereich | Auflösung | Genauigkeit |
3 W / VA / Var | 0,01 W / VA / Var | ±3 % + 5 Dgt |
100 W / VA / Var | 0,1 W / VA / Var | ±3 % + 5 Dgt |
4000 W / VA / Var | 1 W / VA / Var | ±3 % + 5 Dgt |
10 kW / VA / Var | 0,01 kW / VA / Var | ±3 % + 5 Dgt |
100kW / VA / Var | 0,1 kW / VA / Var | ±3 % + 5 Dgt |
750 kW / VA / Var | 1 kW / VA / Var | ±3 % + 5 Dgt |
Kleinster Messstrom: 1 mA | ||
Kleinste Messspannung: 1 V | ||
Messfunktion | ||
Leistungsfaktor kapazitiv / induktiv | ||
Messbereich | Auflösung | Genauigkeit |
0,1 ... 1 | 0,001 | ±5 % + 5 Dgt |
Kleinster Messstrom: 1 mA | ||
Kleinste Messspannung: 1 V | ||
Messfunktion | ||
Oberwellenmessung | ||
Messbereich | Auflösung | Genauigkeit |
1 | - | ±3 % + 10 Dgt |
2 ... 6 | - | ±3,5 % + 10 Dgt |
7 ... 8 | - | ±4,5 % + 10 Dgt |
9 ... 10 | - | ±5 % + 10 Dgt |
11 ... 15 | - | ±7 % + 10 Dgt |
16 ... 20 | - | ±10 % + 10 Dgt |
Kleinster Messstrom: 1 mA | ||
Kleinste Messspannung: 1 V | ||
Die Auflösung ist abhängig vom Spannungsmessbereich | ||
Allgemeine Spezifikationen | ||
Messbereich | automatisch und manuell einstellbar | |
maximaler Spannungsbereich | 1000 V DC oder 750 V AC | |
maximale Arbeitshöhe | 2000 m | |
Display | LCD | |
maximale Displayanzeige | 5999 Dgt. | |
Messbereichsüberschreitung | OL | |
Messbereichsunterschreitung | -OL | |
Messrate | 3 Hz | |
Automatische Abschaltung | nach 30 Minuten | |
Spannungsversorgung | 9 V Blockbatterie | |
Batterieanzeige | Symbol bei zu geringer Batteriespannung | |
Temperaturkoeffizient | 0,1 x Genauigkeit x °C* | |
Betriebsbedingungen | 0 ... 40 °C, 32 ... 104 °F | |
Lagerbedingungen | -10 ... 60 °C, 14 ... 140 °F | |
Abmessungen | 238 x 92 x 50 mm | |
Gewicht | ca. 420 g (mit Batterien) | |
Genauigkeiten sind angegeben bei Umgebungsbedingungen von 18 ... 28 °C, 65 ... 83 °F. *Die Temperatur ergibt sich aus der Differenz der Temperatur der Betriebsbedingungen und der aktuellen Umgebungstemperatur. | ||
Beispiel: | ||
Ist die aktuelle Umgebungstemperatur größer als die Temperatur der Betriebsbedingungen | ||
(50 °C (aktuelle Umgebungtemperatur)) - (40 °C (Temperatur der Betriebsbedingungen)) = 10 °C | ||
Ist die aktuelle Umgebungstemperatur kleiner als die Temperatur der Betriebsbedingungen | ||
(0 °C (Temperatur der Betriebsbedingungen)) - (-5 °C (aktuelle Umgebungtemperatur)) = 5 °C | ||

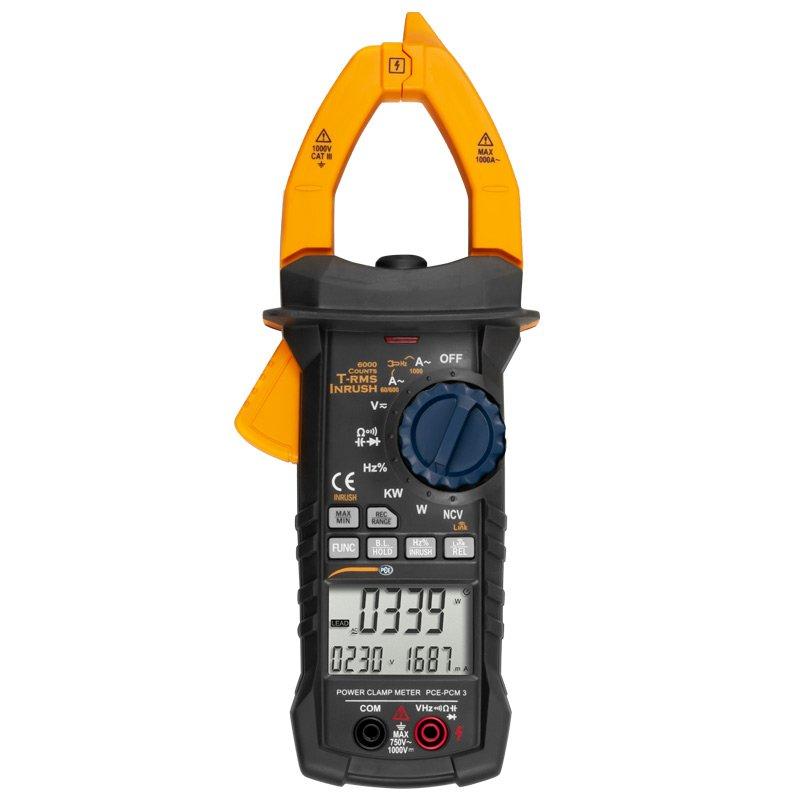

Zangenmessgerät | |
Analoge Balkenanzeige | Nein |
---|---|
Strommessbereich/AC | 1.000 A |
Leistungsmessung | Ja |
Echteffektivwertmessung (TRMS) | Ja |
Ableitstrommessung | Nein |
Messung in Kabel mit Hin- und Rückleiter | Nein |

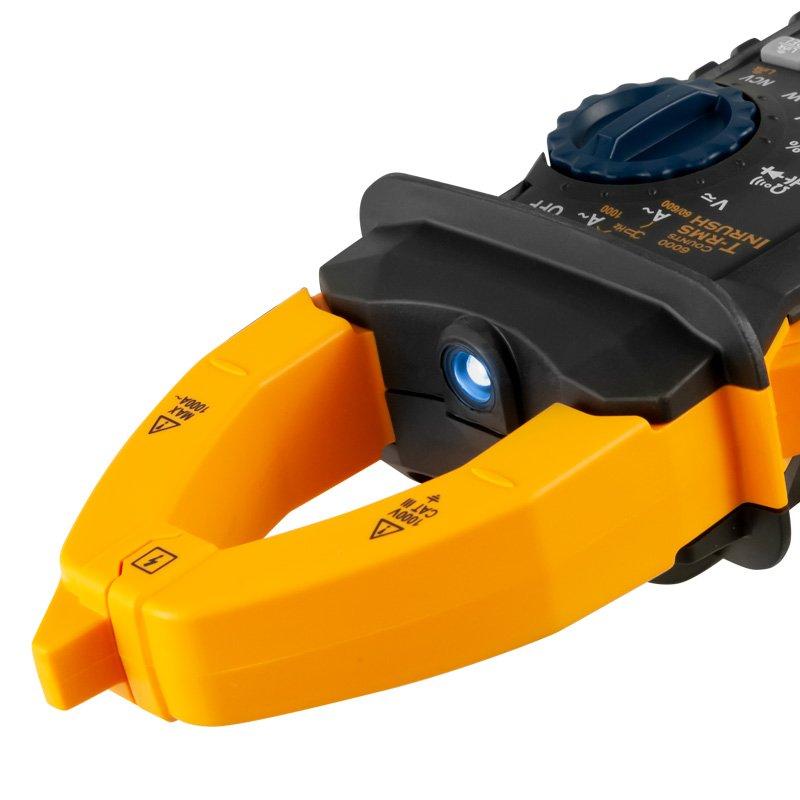

Zangenöffnung | 40 mm |
Ausführung als Adapter zum Anschließen an Multimeter | Nein |
Schnittstelle | Ja |
Oberwellenmessung | Ja |
---|---|
Spannungsmessung/AC | Ja |
Durchgangsprüfung | Ja |
Spannungsmessung/DC | Ja |
Widerstandsmessbereich | Ja |
Newlec | Nein |
Herkunftsland | China |
Zolltarifnummer | 90303100 |
