DEHN Erdungsset mit Tiefenerder – Wohngebäude zukunftsfähig erden
Mit DEHN Erdungssets immer auf der sicheren Seite: Im Neubau und bei der Nachrüstung, normkonform und zukunftssicher nach DIN 18014:2023-06. Mit einem Set wird die Standard-Erdungsanlage errichtet – zwei Sets bilden die Basis für eine kombinierte Potentialausgleichsanlage.
Komplettpaket zum Errichten der Erdungsanlage
Bestehend aus Rundmaterial, Tiefenerder und Montagezubehör lässt sich mit dem DEHN Erdungsset eine vollumfängliche Erdungsanlage errichten. Alle notwendigen Komponenten kommen in einem Set zu 4 handlichen Paketen unter 25 kg. Einbauanleitung und alles für Dokumentation und Prüfprotokoll inklusive.
- Für Einfamilienhäuser mit einer Grundfläche bis 120 m² und einem maximalen Umfang von 80 Meter
- Besonders geeignet für den Neubau ohne Keller
- Einfache Lagerung und Transport durch das kompakte Maß mit einer Länge von 2 Meter
- Erfüllt alle Anforderungen für eine zukunftsfähige Erdungsanlage
Alles in einem Set

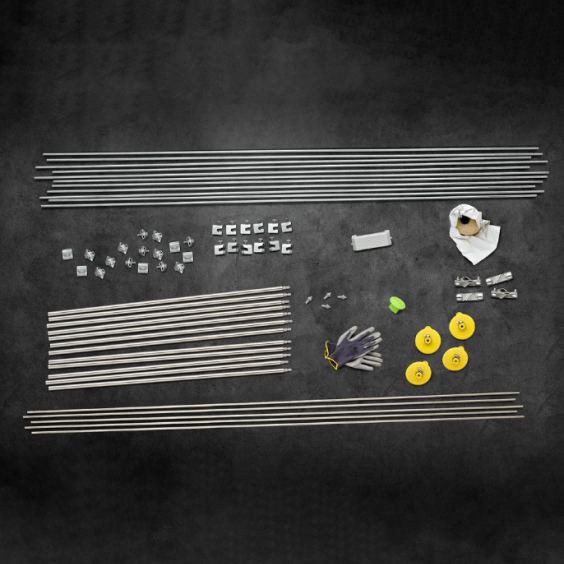

Im Lieferumfang enthalten:
- Stahldraht verzinkt, gerichtet und abgelängt auf 2 Meter
- Edelstahldraht, gerichtet und abgelängt auf 2 Meter
- Schlagspitzen
- Tiefenerder
- Dichtmanschetten
- Anschlussschellen
- MV-Klemmen
- Verbindungsklemme
- Potentialausgleichsschiene
- Korrosionsschutzbinde
- Kennzeichnung für Anschlussfahne
- Einbauanleitung
- Handschuhe
- Prüfprotokoll
Wie funktioniert der Aufbau?
Wie Sie alle Bestandteile Schritt für Schritt zum funktionsfähigen Erder zusammenbauen, erfahren Sie im Video
Ein Set für die Erdungsanlage für ein Einfamilienhaus
Mit nur einem DEHN Erdungsset kann die komplette Erdungsanlage für ein Einfamilienhaus ohne äußeren Blitzschutz errichtet werden. Ideal auch bei Gebäuden ohne Keller, da für den Einsatz eines Tiefenerders kein Erdaushub erforderlich ist.
Zwei Sets für vollen Blitzschutz
Zwei Erdungssets bilden die Basis für eine kombinierte Potentialausgleichsanlage. Sie kann für ein komplettes äußeres Blitzschutz-System der Blitzschutzklasse III bis zu 60 Meter Gebäudeumfang eingesetzt werden. Genau richtig, wenn das Projekt EMV-Maßnahmen erfordert. Auch zukünftige Veränderungen sind bei dieser Lösung realisierbar.
Unsere Produktempfehlung
Erdungsset
Set-Inhalte:
Bestehend aus 4 Paketen
- P1: Rundmaterial gerichtet D10 mm, L 2000 mm, NIRO (V4A), St/tZn
- P2: Montagezubehör
- P3: Tiefenerder D 20 mm, L 1000 mm, NIRO (V4A), VPE6
- P4: Tiefenerder D 20 mm, L 1000 mm, NIRO (V4A), VPE6
Anwendung: Wohngebäude bis 120 m²
Downloads
Formblatt zur Planung einer Erdungsanlage für Ein- und Mehrfamilienhäuser
Unterstützt Sie in der Grundlagenermittlung vor Ort und bei der Ausführung der passenden Erdungsanlage - und dient zudem als Grundlage für die spätere Abnahmeprüfung.
