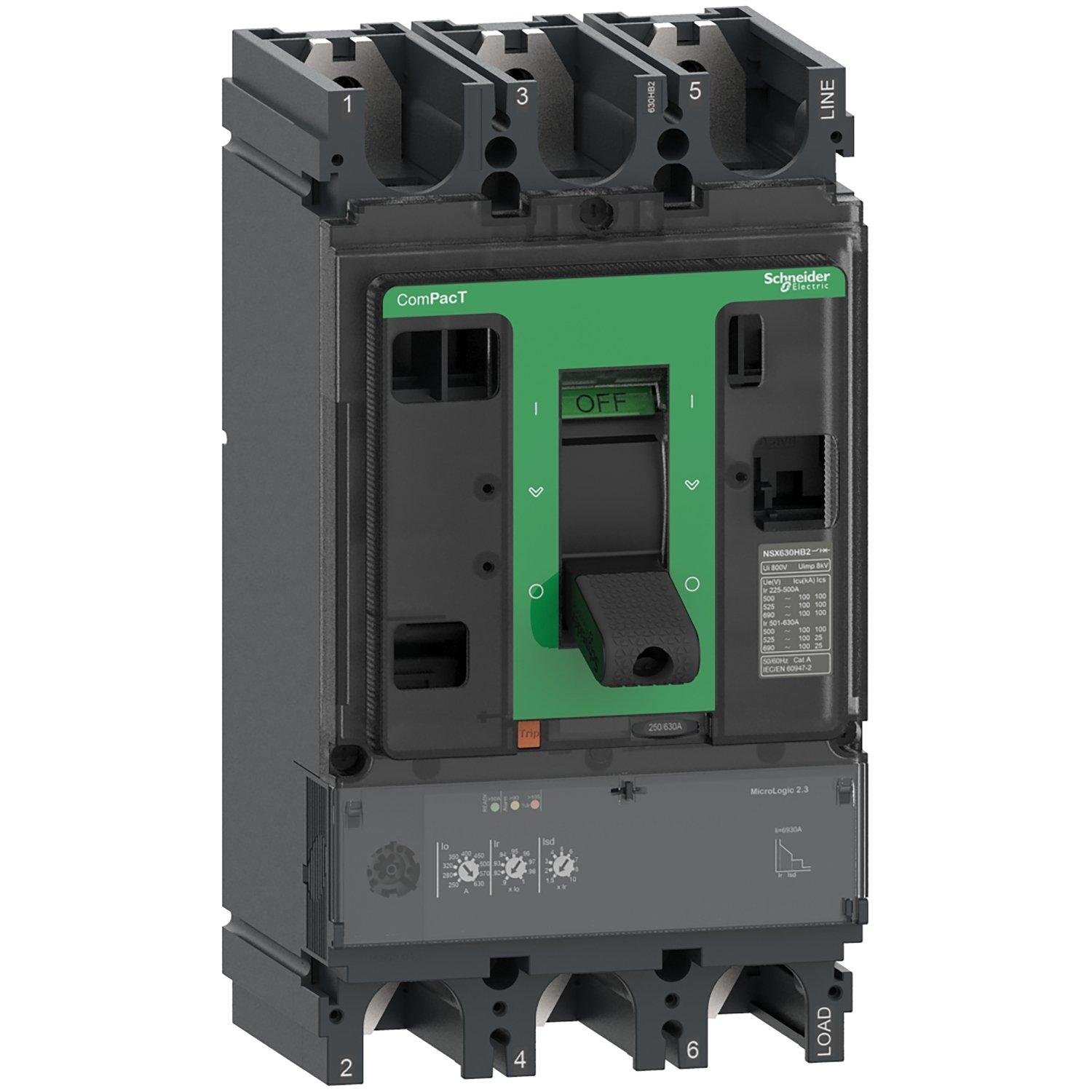

C63F32D630, Kompaktleistungsschalter ComPacT NSX630F mit Micrologic 2.3 3P3D 250-630A,36kA/415V AC
Rexel Artikelnr.:
2951253
Hersteller Nummer:
C63F32D630
EAN Code:
3606482002593
- Produkt Type:
- C63F32D630
Bitte melden Sie sich an
Um Preise und Verfügbarkeiten zu sehen, klicken Sie auf den Button unten und melden Sie sich an oder registrieren sich.
Dies ist ein Auslaufartikel, welcher nicht mehr bestellt werden kann.
Stück
Min: 1 Stück , Vielfaches 1 Stück
Zubehör
Datenblätter
Beschreibung
Beschreibung
Kompaktleistungsschalter ComPacT NSX630F mit Micrologic 2.3 3P3D 250-630A,36kA/415V AC
Bei diesem ComPacT NSX630F handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 36 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 2.3 mit einer Nennleistung von 630 A. Das Auslösegerät MicroLogic 2.3 bietet einstellbare Langzeit- und Kurzzeitschutzfunktionen sowie einen festen unverzögerten Schutz. Diese 3-polige Ausführung (140 mm x 255 mm x 110 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX630F ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
Bei diesem ComPacT NSX630F handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 36 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 2.3 mit einer Nennleistung von 630 A. Das Auslösegerät MicroLogic 2.3 bietet einstellbare Langzeit- und Kurzzeitschutzfunktionen sowie einen festen unverzögerten Schutz. Diese 3-polige Ausführung (140 mm x 255 mm x 110 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX630F ist Teil der EcoStruxure Power-Architektur von Schneider Electric.
3D Virtual Gallery Tour
Mehr anzeigen
Weniger anzeigen
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Sie können einige technische Merkmale nicht herausfiltern, da kein anderes Produkt sie aufweist.
Bitte aktivieren Sie für Ihre Suche die Merkmale, die Sie in Ihren ähnlichen Produkten finden möchten.
Bitte wählen Sie min. 1 Merkmal für die Suche
Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
|
| Motorantrieb integriert |
Nein
|
|---|---|
| Bemessungsspannung |
690 V
|
| Mit integriertem Unterspannungsauslöser |
Nein
|
| Bemessungsspannung |
690...690 V
|
| Motorantrieb optional |
Ja
|
| Anzahl der Hilfskontakte als Öffner |
0
|
| Integrierter Erdschlussschutz |
Nein
|
| Bemessungsdauerstrom Iu |
630 A
|
| Gerätebauart |
Einbaugerät Festeinbautechnik
|
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers |
338...6.900 A
|
| Anzahl der Hilfskontakte als Wechsler |
0
|
| Mit Unterspannungsauslöser |
Nein
|
| Hutschienenmontage optional |
Ja
|
| Geeignet für Hutschienenmontage |
Nein
|
| Position des Anschlusses für Hauptstromkreis |
vorne
|
| Überlastauslöser Stromeinstellung |
225...630 A
|
|---|---|
| Anschlussart Hauptstromkreis |
Schraubanschluss
|
| Komplettgerät mit Schutzeinheit |
Ja
|
| Betätigungselement |
Kipphebel
|
| Anzahl der Hilfskontakte als Schließer |
0
|
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz |
36 kA
|
| Mit Ausgelöstmelder |
Ja
|
| Schutzart |
IP30
|
| Einstellbereich Kurzschlussauslöser |
6.900...6.900 A
|
| Polzahl |
3
|
| Verlustleistung |
119,1 W
|
| Zolltarifnummer |
85362090
|
| Newlec |
Nein
|
| Herkunftsland |
Frankreich
|
