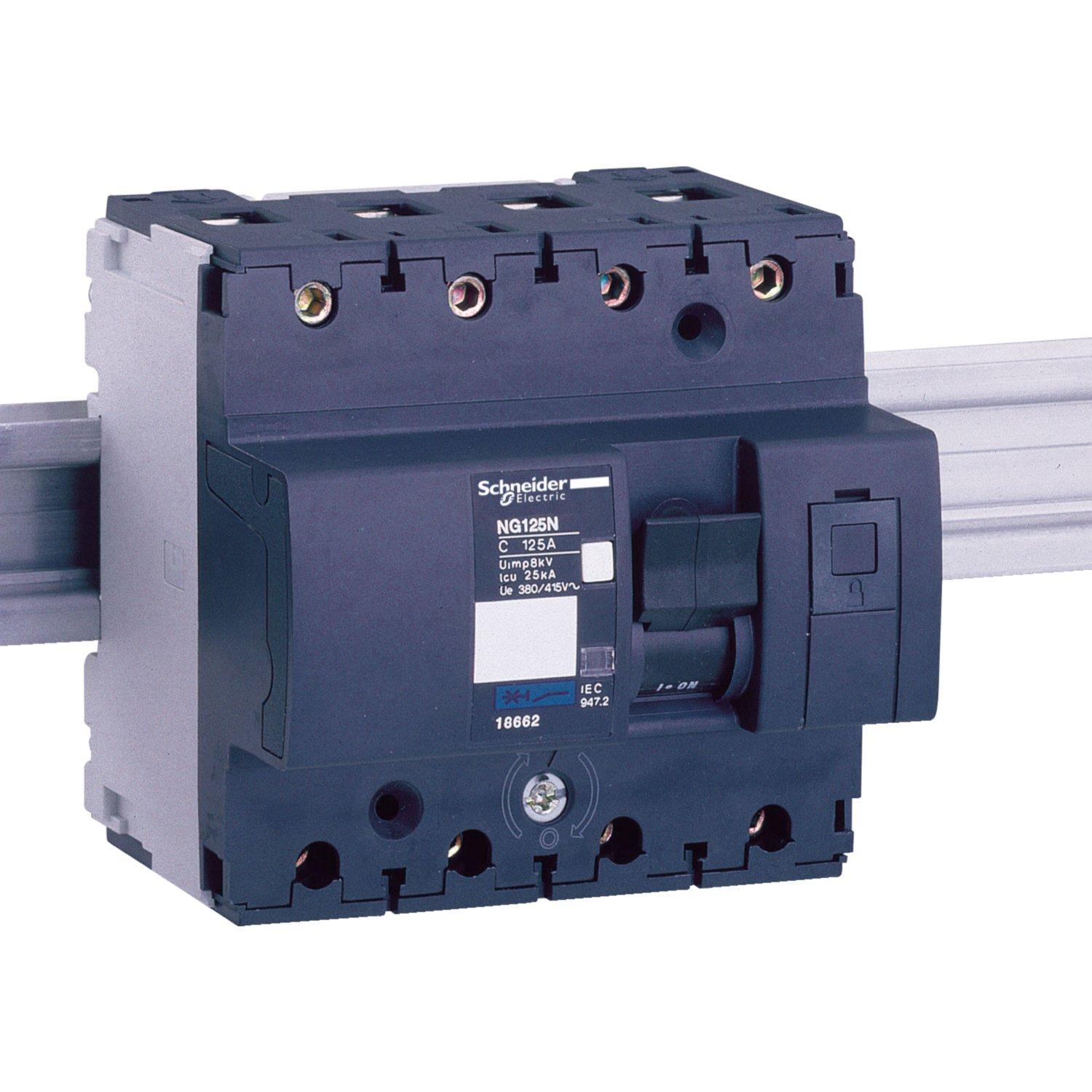

18651, Leistungsschalter NG125N, 4P, 20A, C-Charakteristik
Rexel Artikelnr.:
2807091
Hersteller Nummer:
18651
EAN Code:
3303430186519
- Produkt Type:
- 18651
Bitte melden Sie sich an
Um Preise und Verfügbarkeiten zu sehen, klicken Sie auf den Button unten und melden Sie sich an oder registrieren sich.
Dies ist ein Auslaufartikel, welcher nicht mehr bestellt werden kann.
Stück
Min: 1 Stück , Vielfaches 1 Stück

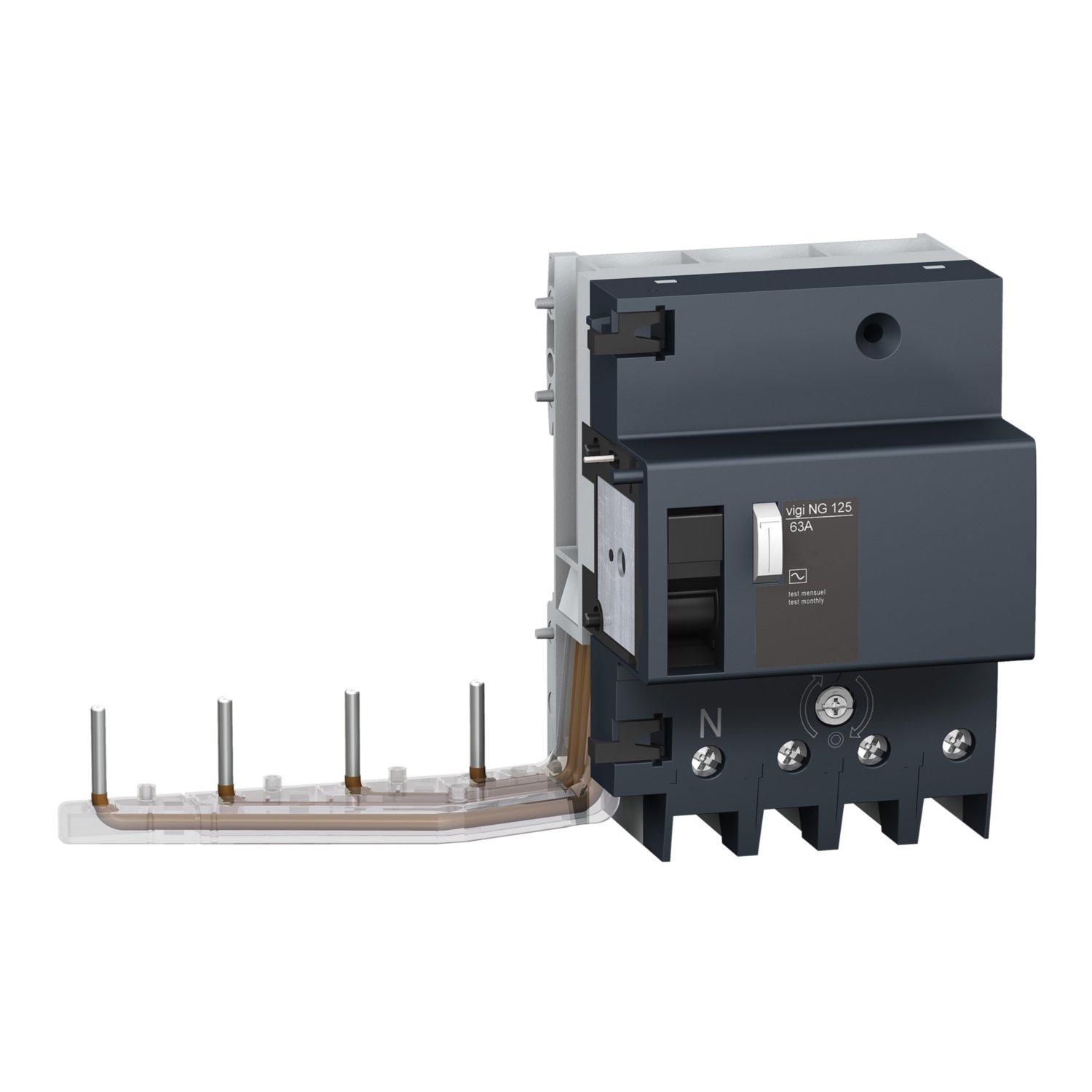

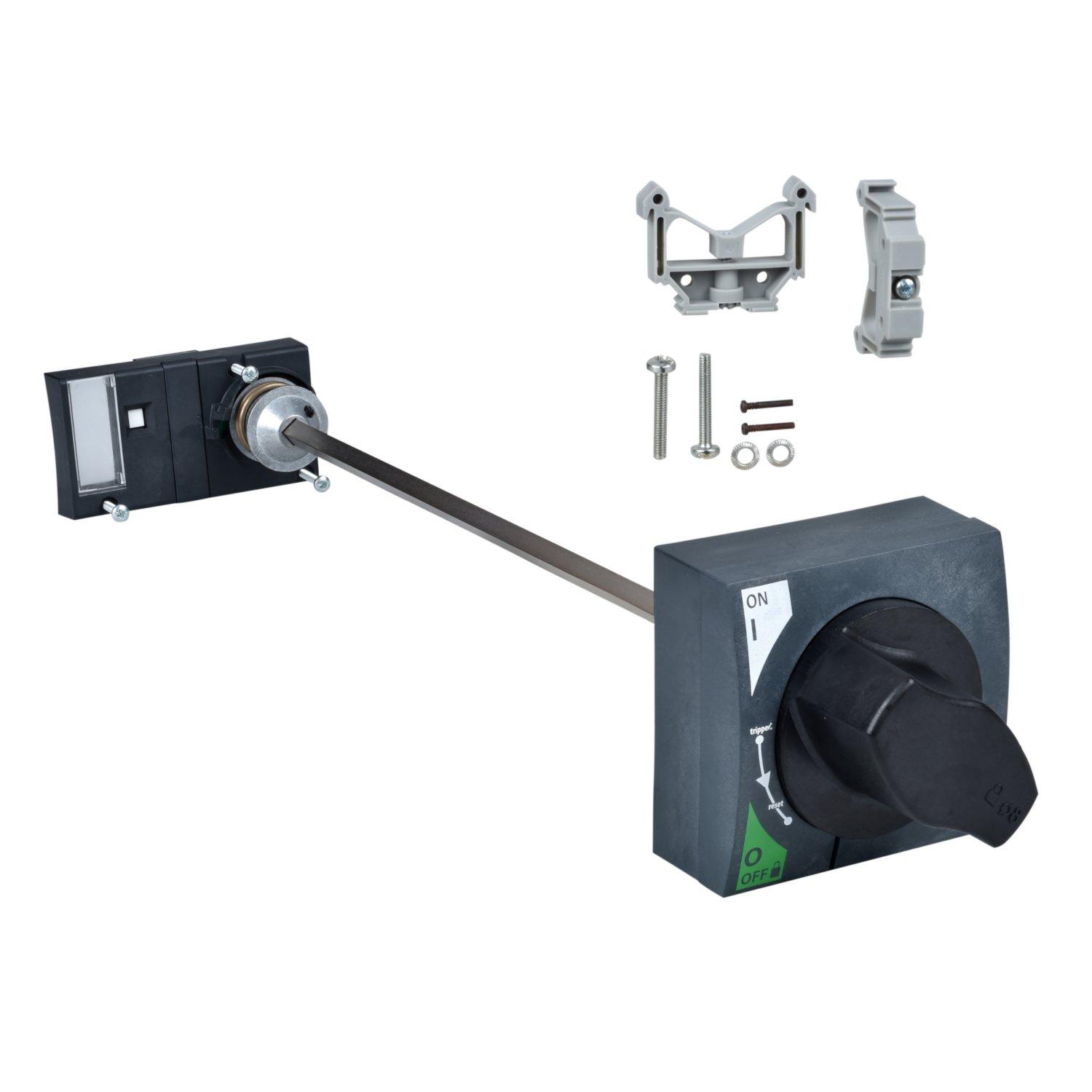

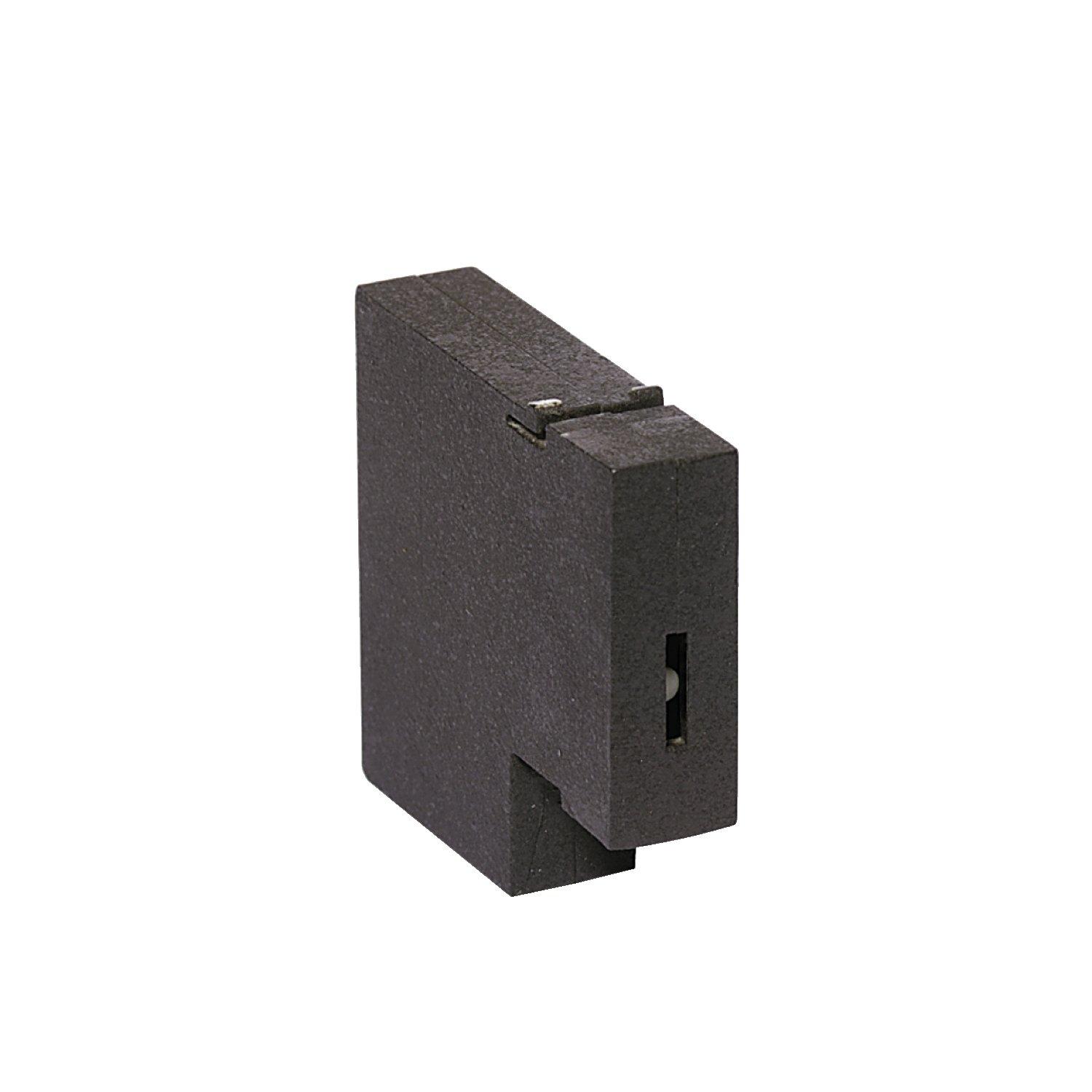

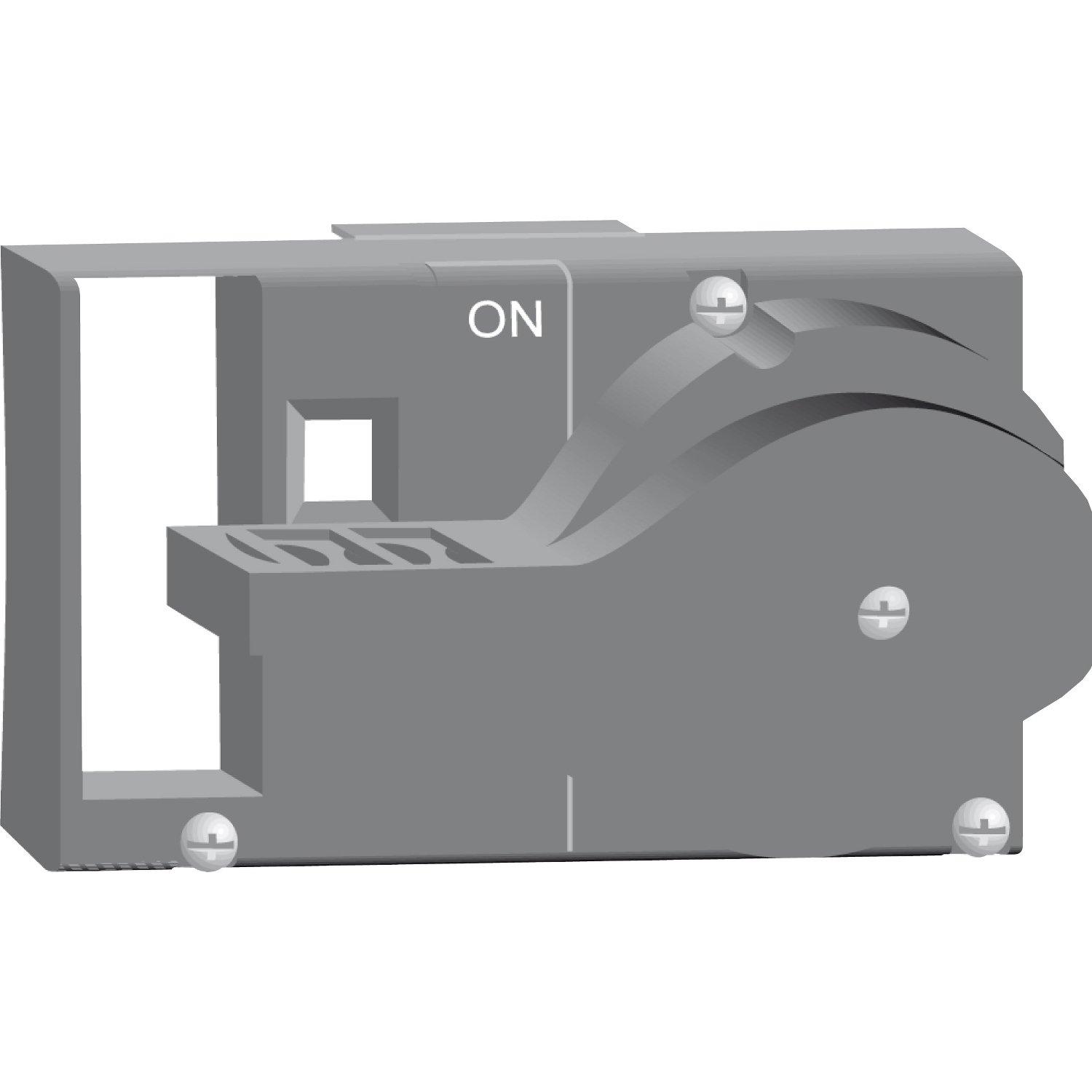

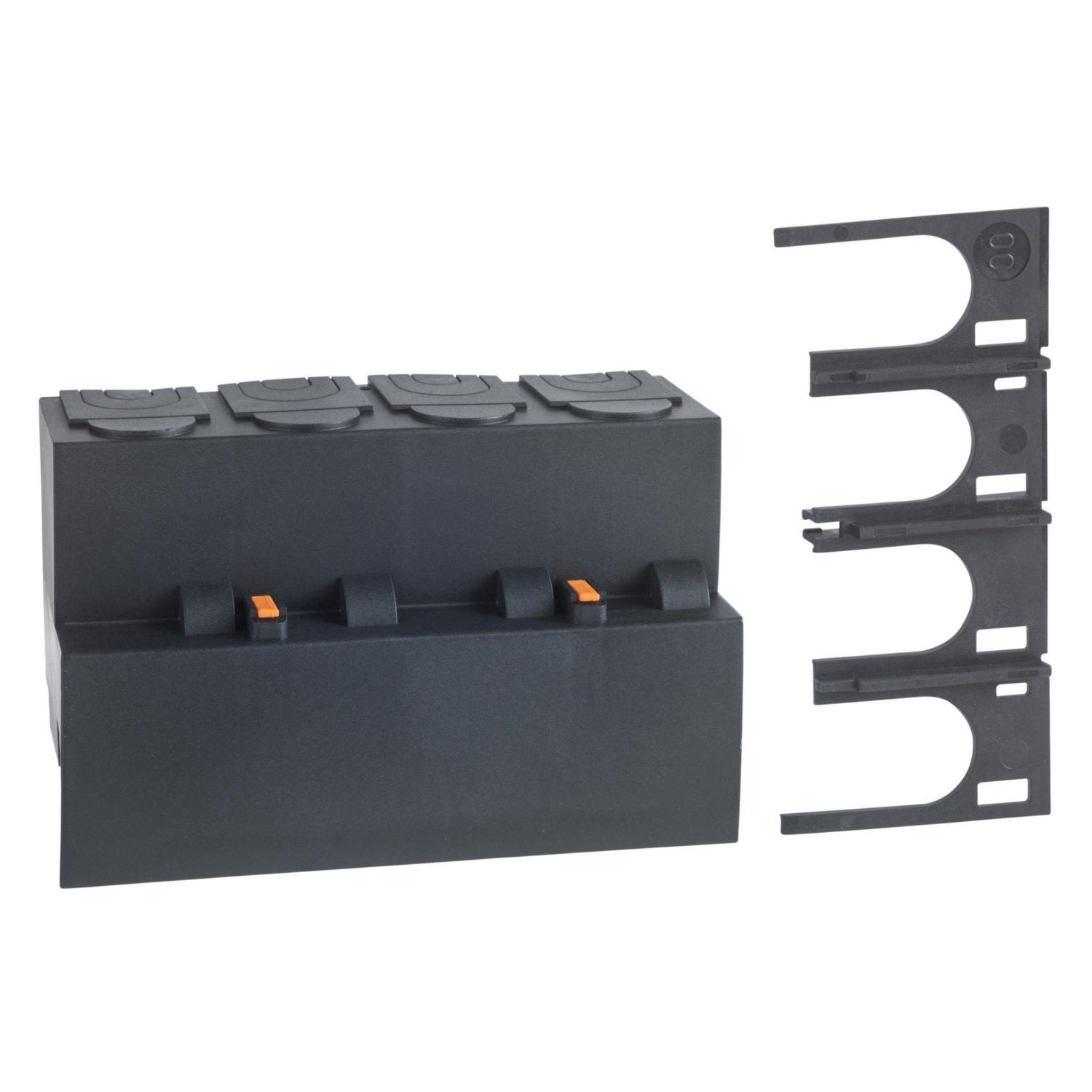

Zubehör
Datenblätter
Beschreibung
Beschreibung
Leistungsschalter NG125N, 4P, 20A, C-Charakteristik

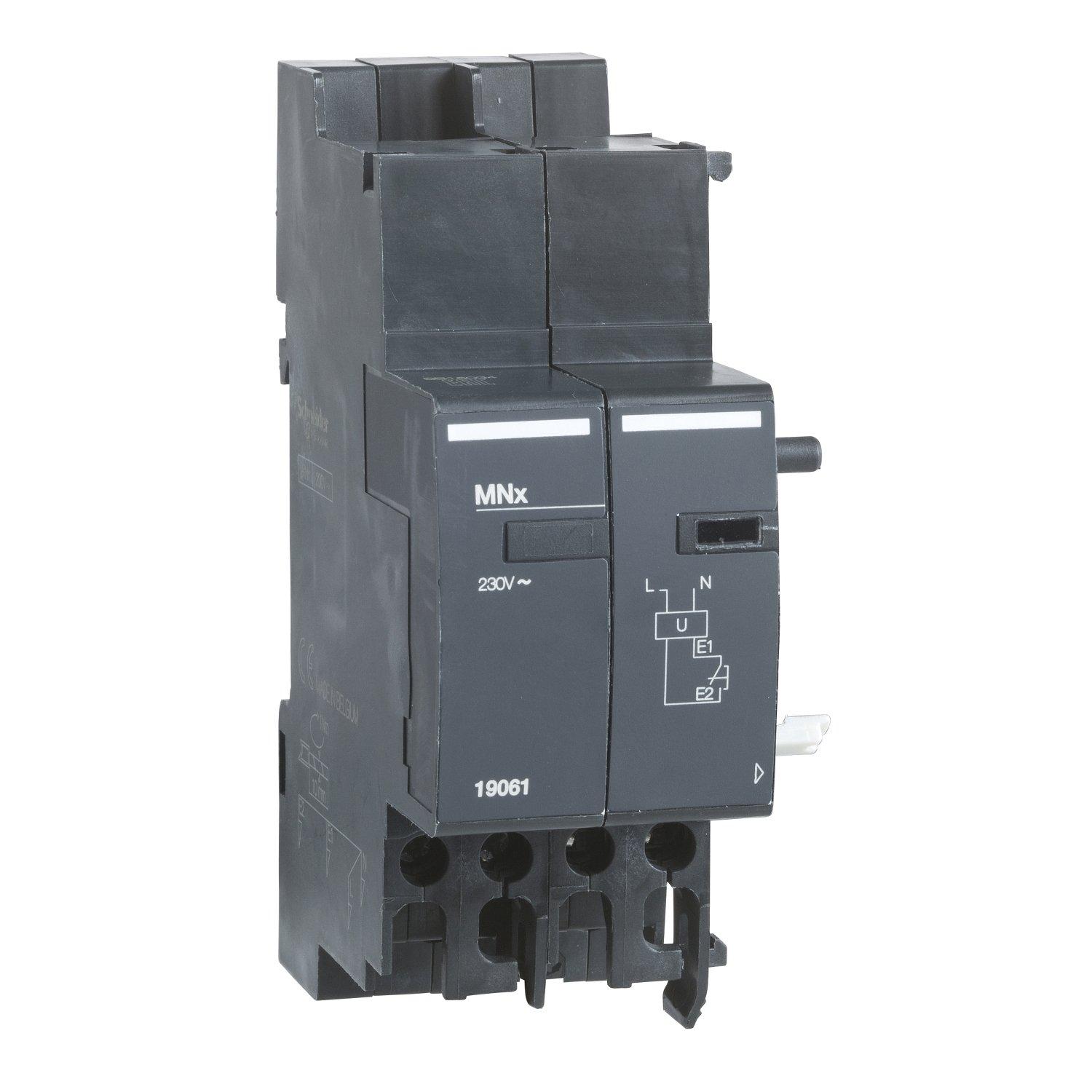

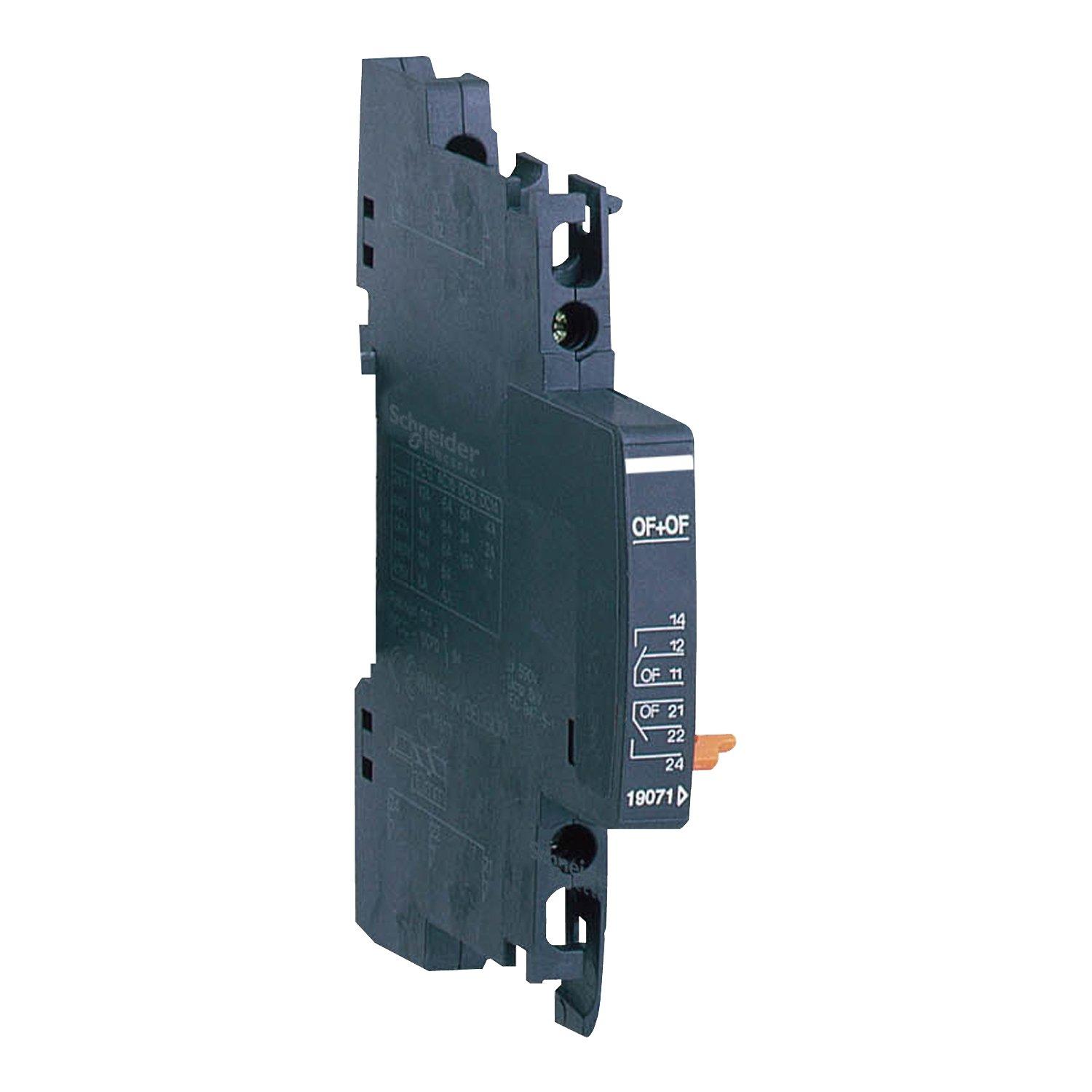

Leistungsschalter Acti 9 NG125N, 25kA (IEC/EN 60947-2). 3-polig, Nennstrom 63A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 690V AC. Schutz des Stromkreises gegen Kurzschlussströme. Schutz des Stromkreises gegen Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und durch eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Testtaste zur Überprüfung des Auslösemechanismus. Einspeisung von oben oder unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Der NG125N Leistungsschalter erfüllt folgende Normen- IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
Leistungsschalter Acti 9 NG125N, 25kA (IEC/EN 60947-2). 3-polig, Nennstrom 63A, C-Charakteristik, Betriebsspannung (Ue) 380-415V AC, Isolationsspannung (Ui) 690V AC. Schutz des Stromkreises gegen Kurzschlussströme. Schutz des Stromkreises gegen Überlastströme. Die Auslösung wird durch die Mittelstellung des Schaltknebels und durch eine rote, mechanische Anzeige an der Gerätefrontseite angezeigt. Testtaste zur Überprüfung des Auslösemechanismus. Einspeisung von oben oder unten. Sprungschaltung für verschleißarmes Schalten der Kontakte. Technologie der Auslöseeinheit- thermomagnetisch. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Der NG125N Leistungsschalter erfüllt folgende Normen- IEC/EN 60947-2. Des Weiteren ist diese Baureihe VDE zertifiziert.
3D Virtual Gallery Tour
Mehr anzeigen
Weniger anzeigen
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Sie können einige technische Merkmale nicht herausfiltern, da kein anderes Produkt sie aufweist.
Bitte aktivieren Sie für Ihre Suche die Merkmale, die Sie in Ihren ähnlichen Produkten finden möchten.
Bitte wählen Sie min. 1 Merkmal für die Suche
Leitungsschutzschalter |
|
| Auslösecharakteristik |
C
|
|---|---|
| Bemessungsstrom |
20 A
|
| Mitschaltender Neutralleiter |
Ja
|
| Schutzart |
IP20
|
| Verschmutzungsgrad |
3
|
| Geeignet für Unterputz-Installation |
Nein
|
| Spannungsart |
AC/DC
|
| Bemessungsspannung |
400 V
|
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V |
25 kA
|
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V |
50 kA
|
| Polzahl (gesamt) |
4
|
| Zusatzeinrichtungen möglich |
Ja
|
| Breite in Teilungseinheiten |
6
|
| Einbautiefe |
47 mm
|
| Überspannungskategorie |
4
|
| Anzahl der abgesicherten Pole |
4
|
|---|---|
| Herkunftsland |
Frankreich
|
| Newlec |
Nein
|
| Zolltarifnummer |
85362010
|
| Verlustleistung |
2,7 W
|
| Frequenz |
50...60
|
| Unterputzmontage |
Nein
|
| Explosionsgeschützt |
Nein
|
| Anschließbarer Leiterquerschnitt eindrähtig |
1,5...50 mm²
|
| Bemessungsstoßspannungsfestigkeit Uimp |
8 kV
|
| Anschließbarer Leiterquerschnitt mehrdrähtig |
1...35 mm²
|
| Umgebungstemperatur während des Betriebs |
-30...70 °C
|
| Bemessungsisolationsspannung Ui |
690 V
|
| Frequenz |
50...60 Hz
|
