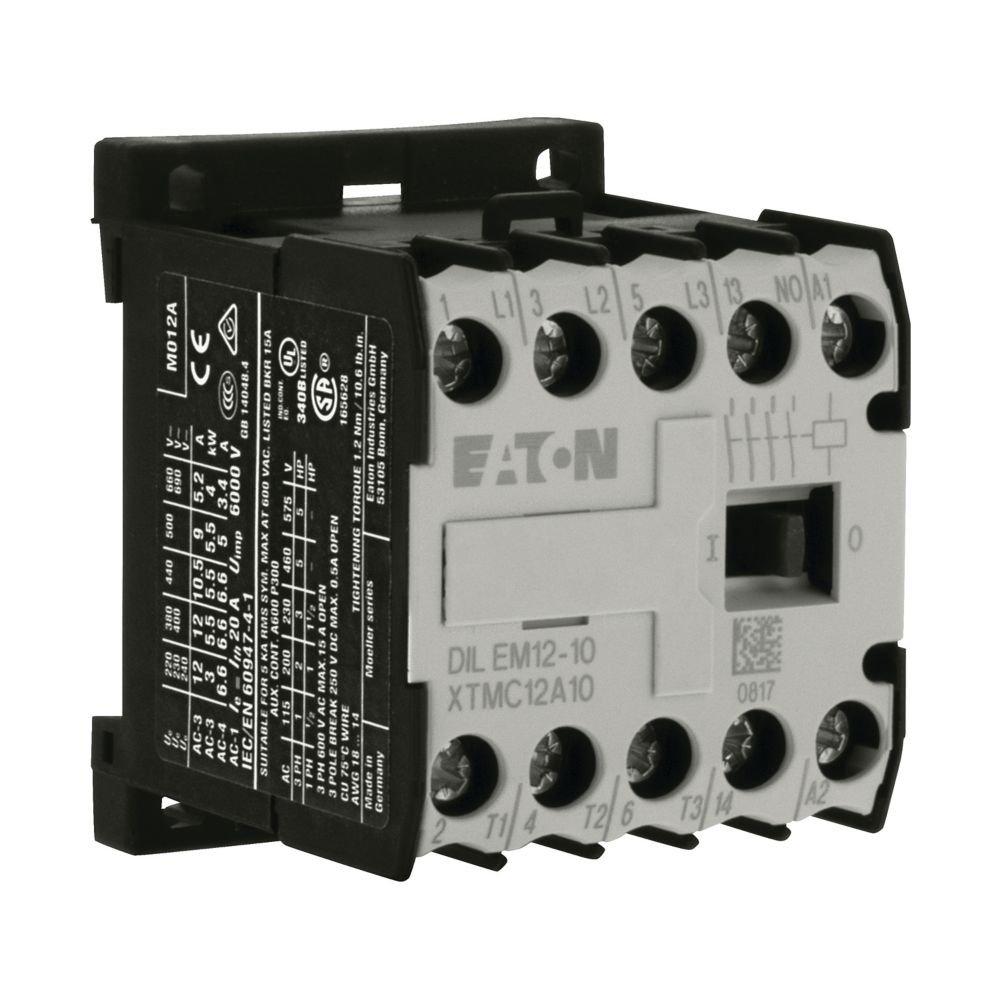

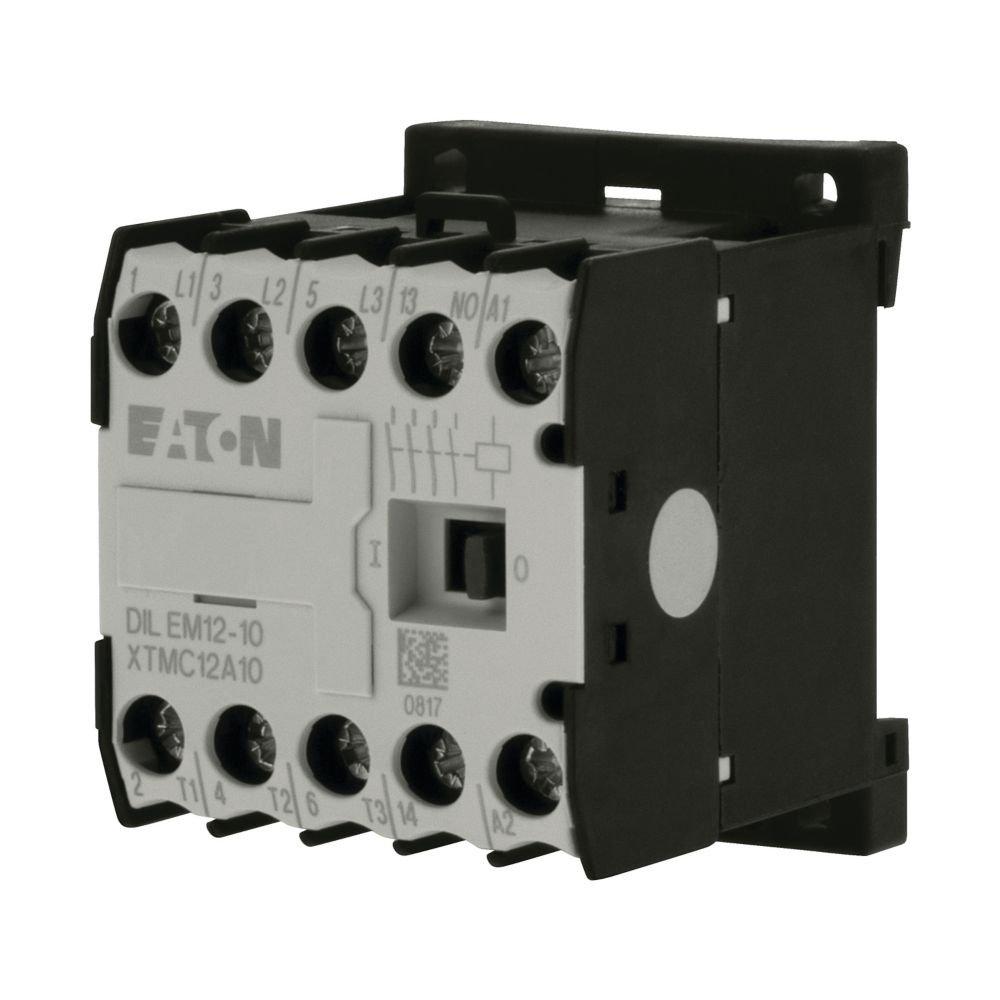

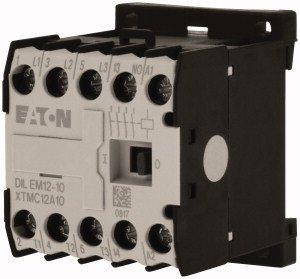

DILEM12-10-G(24VDC), Leistungsschütz, 24 V DC, 3-polig, 380 V 400 V, 5,5 kW, Kontakte S = Schließer = 1 S, Schraubklemmen, Gleichstrombetätigung
Rexel Artikelnr.:
2899800
Hersteller Nummer:
127132
EAN Code:
4015081246670
- Produkt Type:
- DILEM12-10-G(24VDC)
Bitte melden Sie sich an
Um Preise und Verfügbarkeiten zu sehen, klicken Sie auf den Button unten und melden Sie sich an oder registrieren sich.
Dies ist ein Auslaufartikel, welcher nicht mehr bestellt werden kann.
Stück
Min: 1 Stück , Vielfaches 1 Stück
Zubehör
Datenblätter
Datenblätter
Beschreibung
Beschreibung
Leistungsschütz, 24 V DC, 3-polig, 380 V 400 V, 5,5 kW, Kontakte S = Schließer = 1 S, Schraubklemmen, Gleichstrombetätigung
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Kleinschütze für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Beschreibung: Mit Hilfskontakt, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 16 A
Metallzahl (Kupfer): 0,070 per 1 Stück
Die Metallzahl ist eine rein kaufmännische Berechnungsgröße und kann - wenn auch branchenüblich in kg/km angegeben - vom tatsächlichen Metallgewicht abweichen.
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Kleinschütze für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Beschreibung: Mit Hilfskontakt, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 16 A
Metallzahl (Kupfer): 0,070 per 1 Stück
Die Metallzahl ist eine rein kaufmännische Berechnungsgröße und kann - wenn auch branchenüblich in kg/km angegeben - vom tatsächlichen Metallgewicht abweichen.
3D Virtual Gallery Tour
Mehr anzeigen
Weniger anzeigen
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Sie können einige technische Merkmale nicht herausfiltern, da kein anderes Produkt sie aufweist.
Bitte aktivieren Sie für Ihre Suche die Merkmale, die Sie in Ihren ähnlichen Produkten finden möchten.
Bitte wählen Sie min. 1 Merkmal für die Suche
Leistungsschütz zum Schalten von Wechselstrom |
|
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
22 A
|
|---|---|
| Anzahl der Hilfskontakte als Öffner |
0
|
| Schließer |
3
|
| Bemessungssteuerspeisespannung DC |
24 V
|
| Bemessungssteuerspeisespannung AC 60 Hz |
0 V
|
| Öffner |
0
|
| Spannungsart zur Betätigung |
DC
|
| Bemessungsbetriebsleistung bei AC-4, 400 V |
3 kW
|
| Geeignet für Reiheneinbau |
Nein
|
| Anzahl der Hilfskontakte als Schließer |
1
|
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
12 A
|
| Anschlussart Hauptstromkreis |
Schraubanschluss
|
| Bemessungssteuerspeisespannung AC 50 Hz |
0 V
|
|---|---|
| Leistung |
5,5 kW
|
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V |
6,6 A
|
| Bemessungsbetriebsleistung NEMA |
3,7 kW
|
| Breite |
45 mm
|
| Tiefe |
54 mm
|
| Höhe |
58 mm
|
| Betriebsspannung AC 60 Hz |
24...690 V
|
| Betriebsspannung AC 50 Hz |
24...690 V
|
| Zolltarifnummer |
85364900
|
| Newlec |
Nein
|
| Herkunftsland |
Deutschland
|
