2038514, MSE Inside 1 AP
Rexel Artikelnr.:
2048181
Hersteller Nummer:
2038514
EAN Code:
4251317208719
- Produkt Type:
- 2038514
Bitte melden Sie sich an
Um Preise und Verfügbarkeiten zu sehen, klicken Sie auf den Button unten und melden Sie sich an oder registrieren sich.
Dies ist ein Auslaufartikel, welcher nicht mehr bestellt werden kann.
Stück
Min: 1 Stück , Vielfaches 1 Stück
Datenblätter
Datenblätter
Beschreibung
Beschreibung

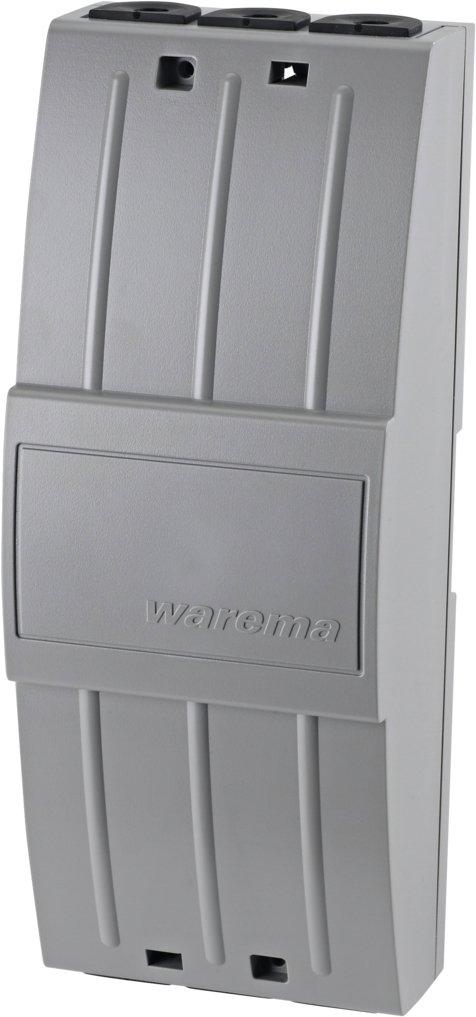

MSE Inside 1 AP
Direkte Ansteuerung eines 24 V Sonnenschutz- oder Fensterantriebs über eine Sonnenschutzzentrale und einen Taster vor Ort.Mehrere Motorsteuereinheiten können zu einer Gruppe zusammengefasst und von einem Taster gemeinsam bedient werden.Betriebsart des Tasters zwischen Zeitlogik und Permanentlogik umschaltbar.ZL: Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten).PL: Permanentlogik bewirkt, dass die MSE sofort bei Betätigung des Tasters in Selbsthaltung geht (für Stoffprodukte/Rollläden).Programm Auffächern (komplette Lamellenwendung nach Stopp oder 3 Minuten Laufzeit), um die korrekte Lage der Lamellen sicherzustellen.Über den Verriegelungseingang kann der Sonnenschutzantrieb gesperrt werden, sobald z. B. ein Fenster geöffnet ist.Direkte Versorgung des 24 V Motors und des optionalen Zubehörs (max. 1 x EWFS Uniswitch oder EWFS Piccolo FZL) über das integrierte Netzteil.
Direkte Ansteuerung eines 24 V Sonnenschutz- oder Fensterantriebs über eine Sonnenschutzzentrale und einen Taster vor Ort.Mehrere Motorsteuereinheiten können zu einer Gruppe zusammengefasst und von einem Taster gemeinsam bedient werden.Betriebsart des Tasters zwischen Zeitlogik und Permanentlogik umschaltbar.ZL: Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten).PL: Permanentlogik bewirkt, dass die MSE sofort bei Betätigung des Tasters in Selbsthaltung geht (für Stoffprodukte/Rollläden).Programm Auffächern (komplette Lamellenwendung nach Stopp oder 3 Minuten Laufzeit), um die korrekte Lage der Lamellen sicherzustellen.Über den Verriegelungseingang kann der Sonnenschutzantrieb gesperrt werden, sobald z. B. ein Fenster geöffnet ist.Direkte Versorgung des 24 V Motors und des optionalen Zubehörs (max. 1 x EWFS Uniswitch oder EWFS Piccolo FZL) über das integrierte Netzteil.
3D Virtual Gallery Tour
Mehr anzeigen
Weniger anzeigen
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Sie können einige technische Merkmale nicht herausfiltern, da kein anderes Produkt sie aufweist.
Bitte aktivieren Sie für Ihre Suche die Merkmale, die Sie in Ihren ähnlichen Produkten finden möchten.
Bitte wählen Sie min. 1 Merkmal für die Suche
Motormanagement-Gerät |
|
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Schraubanschluss
|
|---|---|
| Art der Anschlusstechnik |
Schraubanschluss
|
| Breite |
212 mm
|
| Schaltfunktion |
monostabil
|
| Tiefe |
60 mm
|
| Eingang für Thermistoranschluss |
Nein
|
| Bemessungsbetriebsspannung Ue bei AC 60 Hz |
0...0 V
|
| Anzahl der Ausgänge, kontaktbehaftet |
2
|
| Spannungsart zur Betätigung |
DC
|
| Anzahl der analogen Eingänge |
0
|
| Bemessungssteuerspeisespannung DC |
31 V
|
| Eingang für analoge Temperaturfühler |
Nein
|
| Bemessungsbetriebsspannung Ue bei DC |
0...0 V
|
| Bemessungsbetriebsstrom Ie |
0,175...0,175 A
|
| Höhe |
83 mm
|
| Anzahl der analogen Ausgänge |
0
|
| Spannungserfassungsmodul |
Nein
|
| Schutzart |
IP30
|
|---|---|
| Stromerfassungsmodul |
Nein
|
| Bemessungsbetriebsspannung Ue bei AC 50 Hz |
207...253 V
|
| Versorgungsspannung AC 50 Hz |
230 V
|
| Bemessungsbetriebsfrequenz |
50 Hz
|
| Anzahl der digitalen Eingänge |
4
|
| Bemessungssteuerspeisespannung AC 60 Hz |
0...0 V
|
| Schutzart (NEMA) |
sonstige
|
| Ausführung der Schnittstelle |
sonstige
|
| Spannungsart der Versorgungsspannung |
AC
|
| Bemessungssteuerspeisespannung AC 50 Hz |
0...0 V
|
| Eingang für Erdschlusserfassung |
Nein
|
| Anzahl der elektronischen Ausgänge |
0
|
| Newlec |
Nein
|
| Zolltarifnummer |
90328900
|
| Herkunftsland |
Deutschland
|
