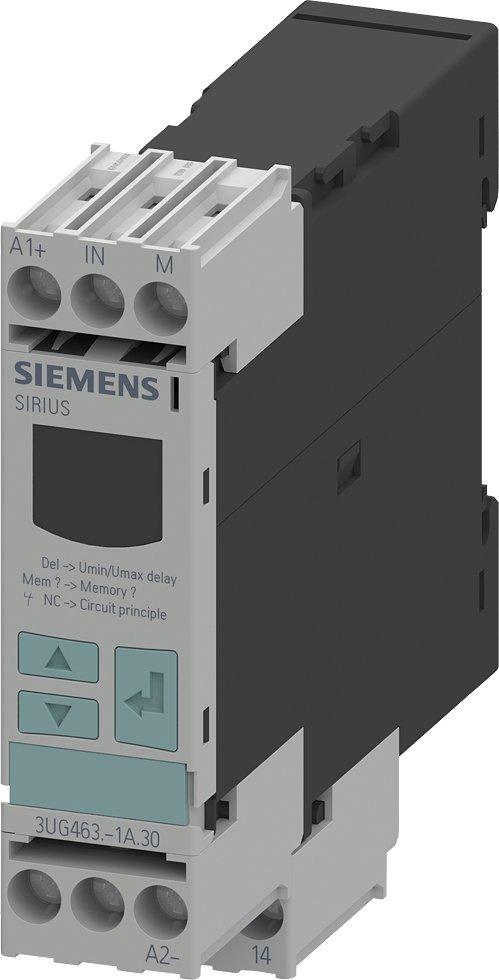

3UG4632-1AW30, Digitales Überwachungsrelais Spannungsüberwachung, 22.5mm von 10-600V AC/DC
Rexel Artikelnr.:
2790347
Hersteller Nummer:
3UG46321AW30
EAN Code:
4011209642461
- Produkt Type:
- 3UG4632-1AW30
Bitte melden Sie sich an
Um Preise und Verfügbarkeiten zu sehen, klicken Sie auf den Button unten und melden Sie sich an oder registrieren sich.
Dies ist ein Auslaufartikel, welcher nicht mehr bestellt werden kann.
Stück
Min: 1 Stück , Vielfaches 1 Stück
Zubehör
Zubehör / Ähnliches
Datenblätter
Beschreibung
Beschreibung
Digitales Überwachungsrelais Spannungsüberwachung, 22.5mm von 10-600V AC/DC
!!! Auslaufprodukt !!! Der präferierte Nachfolger ist 3UG5642-1CW30 Digitales Überwachungsrelais Spannungsüberwachung, 22.5 mm von 10 bis 600V AC/DC Über- und Unterschreitung AC/DC 24 bis 240 V DC und AC 50 bis 60 Hz Störspitzenverzögerung 0,1 bis 20 s Hysterese 0.1 bis 300 V 1 Wechsler mit oder ohne Fehlerspeicher Schraubanschluss Digital einstellbares Spannungsüberwachungsrelais SIRIUS 3UG4 für die Überwachung von Spannungen auf Über- und Unterschreitung, z.B. zum Schutz einer Anlage vor Beschädigung, zum Schutz vor Batterietiefentladung oder zum Zuschalten einer Anlage ab einer definierten Spannung. Weltweiter Einsatz durch internationale Zertifikate. Das Relais ist variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung. Verzögerungszeiten und RESET-Verhalten sind frei parametrierbar. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Verlässliche Diagnose durch Anzeige von IST-Wert und Statusmeldungen. Alle Ausführungen mit abnehmbaren Anschlussklemmen. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Die Geräte unterscheiden sich in eigenversorgte und fremdversorgte Geräte, wahlweise in Weitspannung bzw. mit IO-Link. Das umfassende Zubehör, wie z.B. Gerätekennzeichnungsschilder, Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais. SIRIUS Relais - ein Programm für alle Fälle.
!!! Auslaufprodukt !!! Der präferierte Nachfolger ist 3UG5642-1CW30 Digitales Überwachungsrelais Spannungsüberwachung, 22.5 mm von 10 bis 600V AC/DC Über- und Unterschreitung AC/DC 24 bis 240 V DC und AC 50 bis 60 Hz Störspitzenverzögerung 0,1 bis 20 s Hysterese 0.1 bis 300 V 1 Wechsler mit oder ohne Fehlerspeicher Schraubanschluss Digital einstellbares Spannungsüberwachungsrelais SIRIUS 3UG4 für die Überwachung von Spannungen auf Über- und Unterschreitung, z.B. zum Schutz einer Anlage vor Beschädigung, zum Schutz vor Batterietiefentladung oder zum Zuschalten einer Anlage ab einer definierten Spannung. Weltweiter Einsatz durch internationale Zertifikate. Das Relais ist variabel einstellbar auf Über-, Unterschreitung oder Fensterüberwachung. Verzögerungszeiten und RESET-Verhalten sind frei parametrierbar. Weniger Platzbedarf im Schaltschrank dank einer schmalen Baubreite. Verlässliche Diagnose durch Anzeige von IST-Wert und Statusmeldungen. Alle Ausführungen mit abnehmbaren Anschlussklemmen. Neben Schraubanschlusstechnik stehen die Geräte auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss zur Verfügung. Die Geräte unterscheiden sich in eigenversorgte und fremdversorgte Geräte, wahlweise in Weitspannung bzw. mit IO-Link. Das umfassende Zubehör, wie z.B. Gerätekennzeichnungsschilder, Einstecklaschen und Abdeckkappen ist einheitlich für alle Relais. SIRIUS Relais - ein Programm für alle Fälle.
3D Virtual Gallery Tour
Mehr anzeigen
Weniger anzeigen
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Sie können einige technische Merkmale nicht herausfiltern, da kein anderes Produkt sie aufweist.
Bitte aktivieren Sie für Ihre Suche die Merkmale, die Sie in Ihren ähnlichen Produkten finden möchten.
Bitte wählen Sie min. 1 Merkmal für die Suche
Spannungsüberwachungsgerät |
|
| Spannungsmessbereich 1 |
10...600 V
|
|---|---|
| Höhe |
92 mm
|
| Breite |
22,5 mm
|
| Ausführung des elektrischen Anschlusses |
Schraubanschluss
|
| Tiefe |
91 mm
|
| Mit abnehmbaren Klemmen |
Ja
|
| 1-Phasen-Unterspannung möglich |
Ja
|
| 3-Phasen-Überspannung möglich |
Nein
|
| Enthält Funktion Gleichspannung-Überspannung |
Ja
|
| Enthält Funktion Gleichspannung-Fenster |
Ja
|
| 3-Phasen-Fenster möglich |
Nein
|
| Enthält Funktion Gleichspannung-Unterspannung |
Ja
|
| 1-Phasen-Fenster möglich |
Ja
|
| 3-Phasen-Unterspannung möglich |
Nein
|
| 1-Phasen-Überspannung möglich |
Ja
|
| Ansprechwert Spannung |
10...600 V
|
| Min. einstellbare Rückfallverzögerungszeit |
0,1 s
|
| Max. zulässige Ansprechverzögerungszeit |
20 s
|
| Spannungsart zur Betätigung |
AC/DC
|
| Bemessungssteuerspeisespannung AC 60 Hz |
24...240 V
|
| Bemessungssteuerspeisespannung AC 50 Hz |
24...240 V
|
| Spannungsart des Messbereichs |
AC/DC
|
|---|---|
| Bemessungssteuerspeisespannung DC |
24...240 V
|
| Betriebsspannung DC |
24 V
|
| Spannungsart der Betriebsspannung |
AC/DC
|
| Spannungsart der Versorgungsspannung |
AC/DC
|
| Bemessungsschaltstrom |
3 A
|
| Wechsler |
1
|
| Schließer |
0
|
| Öffner |
0
|
| Max. zulässige Rückfallverzögerungszeit |
20 s
|
| Versorgungsspannung DC |
24...240 V
|
| Externe Stromversorgung erforderlich |
Nein
|
| Versorgungsspannung AC 50 Hz |
24...240 V
|
| Versorgungsspannung AC 60 Hz |
24...240 V
|
| Betriebsspannung AC 50 Hz |
240 V
|
| Betriebsspannung AC 60 Hz |
240 V
|
| Zolltarifnummer |
85364900
|
| Newlec |
Nein
|
| Herkunftsland |
Deutschland
|
| SCIP-Nummer |
c306f2e3-4421-4182-8a3c-ae0b689db92d
|
