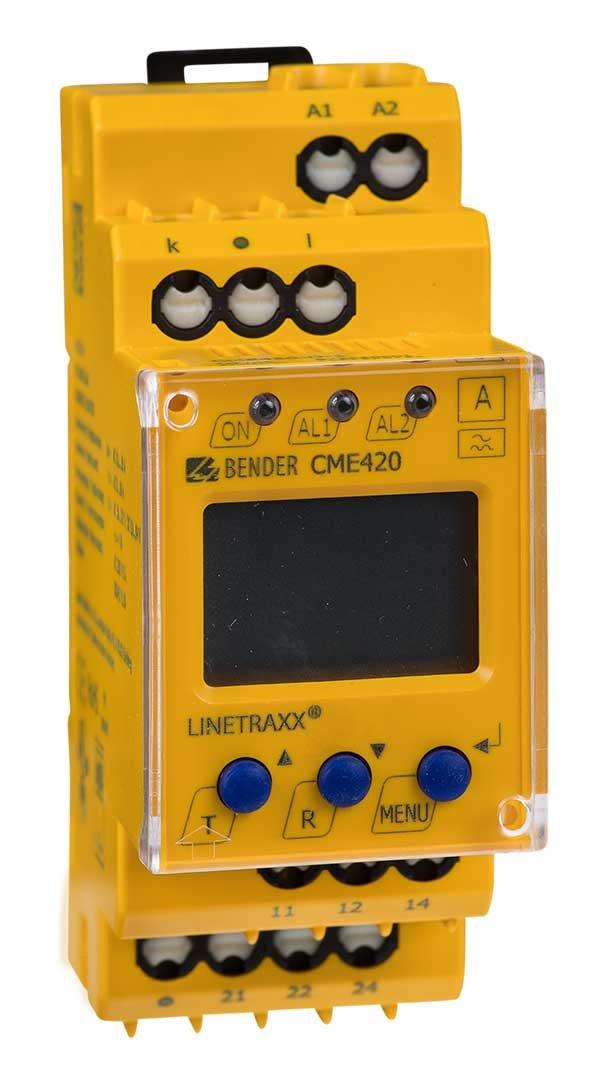

CME420-D-1, Stromrelais

LINETRAXX® CME420

Produktbeschreibung

Die Stromrelais CME420… überwachen AC-Ströme auf Unterschreiten und Überschreiten sowie den Strom zwischen zwei Schwellwerten (Fensterfunktion). Die Ströme werden als Effektivwerte (AC) gemessen. Der aktuelle Messwert wird permanent auf dem LC-Display angezeigt. Der zum Schalten der Alarmrelais führende Messwert wird gespeichert. Durch einstellbare Verzögerungszeiten können anlagenspezifische Eigenschaften berücksichtigt werden z.B. gerätebedingte Einschaltströme, kurzzeitige Stromänderungen usw. Die Strommessung kann sowohl direkt als auch indirekt über Standard-Stromwandler x/1 A, x/5 A, x/10 A erfolgen. Die Serie CME420… benötigt eine separate Versorgungsspannung.

Beispielhafte Applikationen

• Stromaufnahme von Motoren, z. B. Pumpen, Aufzüge, Krananlagen
• Überwachung von Beleuchtungskreisen, Heizstromkreisen, Ladestationen
• Überwachung von Notbeleuchtungen
• Überwachung von Förderschnecken, z. B. in Kläranlagen
• Staubabsaugung in der Holzverarbeitung

Funktionsbeschreibung

Nach Anlegen der Versorgungsspannung startet die Anlaufverzögerung „t“. Während dieser Zeit haben Änderungen der gemessenen Ströme keinen Einfluss auf den Schaltzustand der Alarmrelais. Die Geräte haben zwei getrennt einstellbare Messkanäle (Über-/Unterstrom). Wenn die Messgröße den Ansprechwert überschreitet („Alarm 1“) bzw. unterschreitet („Alarm 2“), starten die eingestellten Ansprechverzögerungen „ton1/2“. Nach Ablauf der Ansprechverzögerungen
schalten die Alarmrelais und die Alarm-LEDs leuchten. Unter- bzw. überschreitet die
Messgröße nach dem Schalten der Alarmrelais den Rückfallwert (Ansprechwert zuzüglich Hysterese), startet die eingestellte Rückfallzeit „toff“. Nach Ablauf von „toff“ schalten die Alarmrelais in die Ausgangslage zurück (Fehlerspeicher nicht aktiv). Ist die Fehlerspeicherung aktiviert, bleiben die Alarmrelais in Alarmstellung bis die Reset-Taste betätigt wird.
