602031/80-000-100-00-2000-40-10-6-40-13-460/707,, Sicherheitstemperaturbegrenzer mit Umschaltkontakt, 100°C, Fernleitung 2000mm
Rexel Artikelnr.:
2691618
Hersteller Nummer:
60002994
EAN Code:
4053877001584
- Produkt Type:
- 602031/80-000-100-00-2000-40-10-6-40-13-460/707,
Bitte melden Sie sich an
Um Preise und Verfügbarkeiten zu sehen, klicken Sie auf den Button unten und melden Sie sich an oder registrieren sich.
Dies ist ein Auslaufartikel, welcher nicht mehr bestellt werden kann.
Stück
Min: 5 Stück , Vielfaches 1 Stück

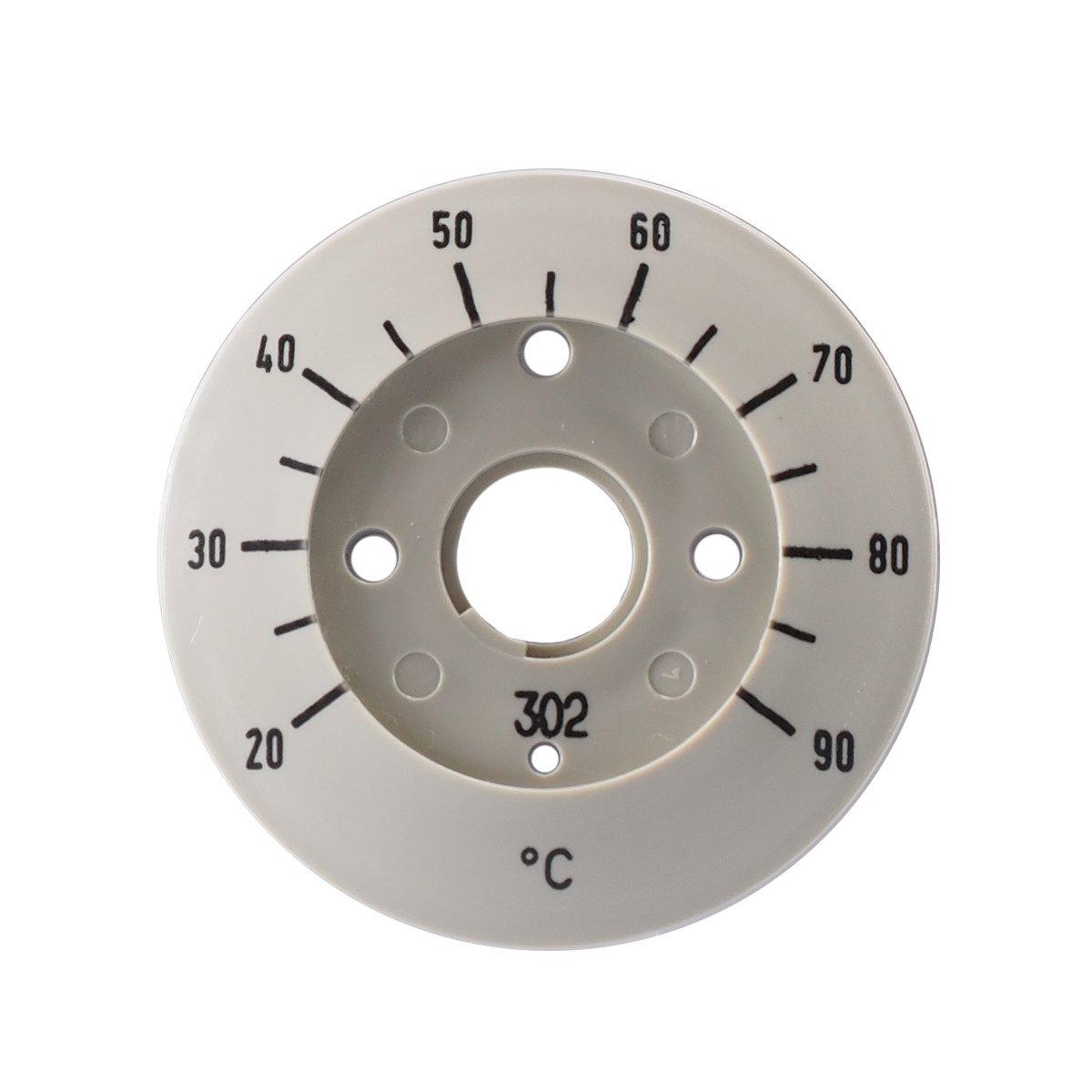

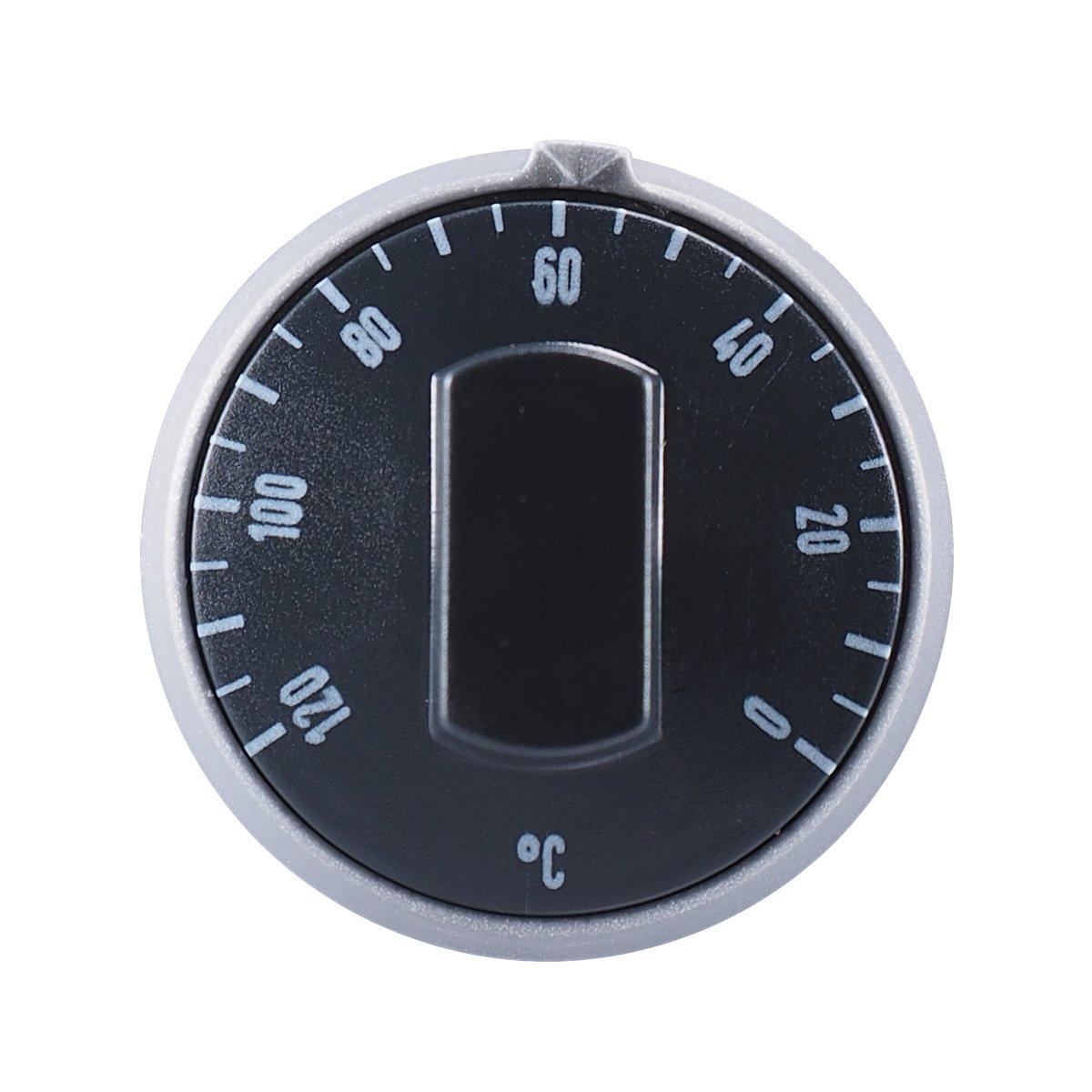

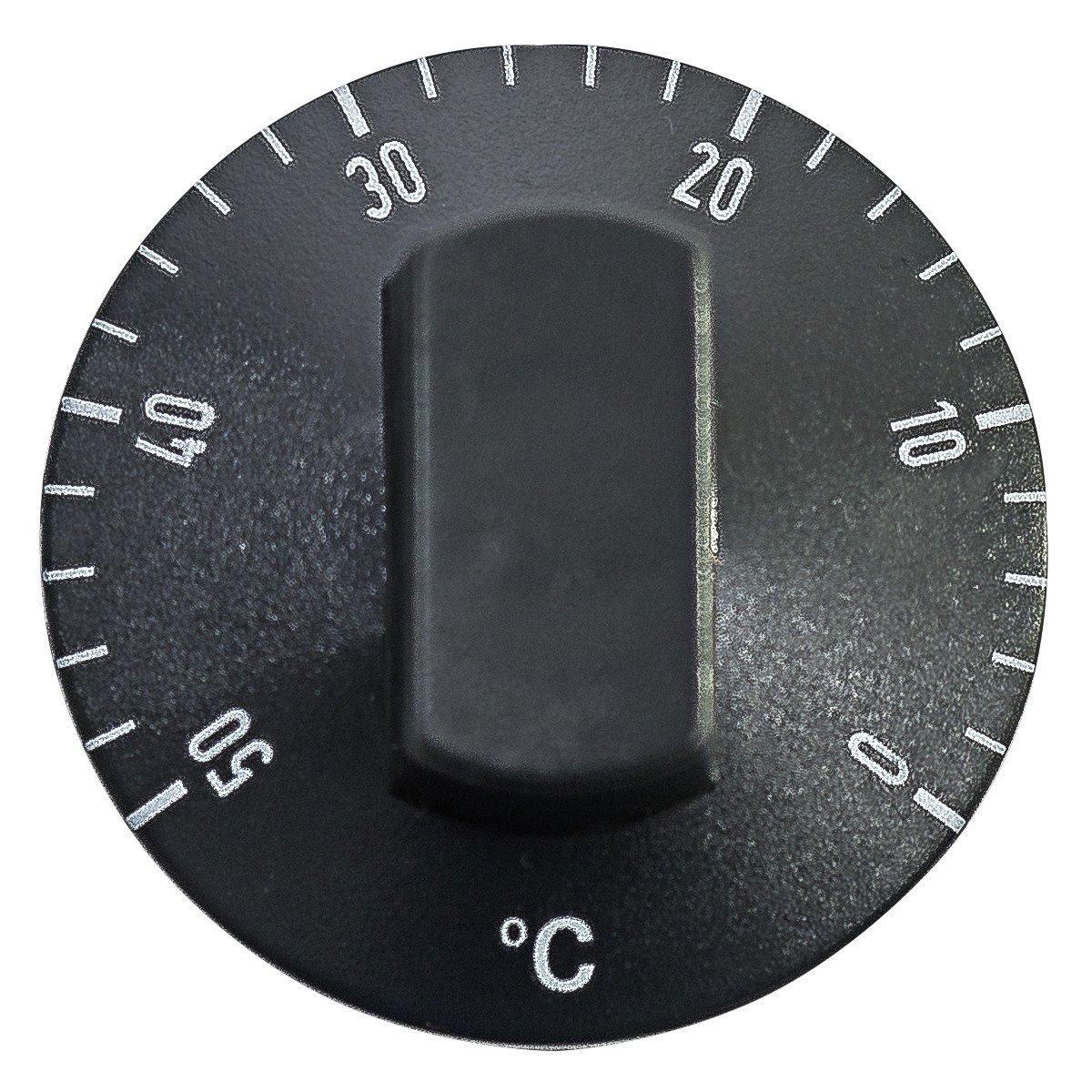

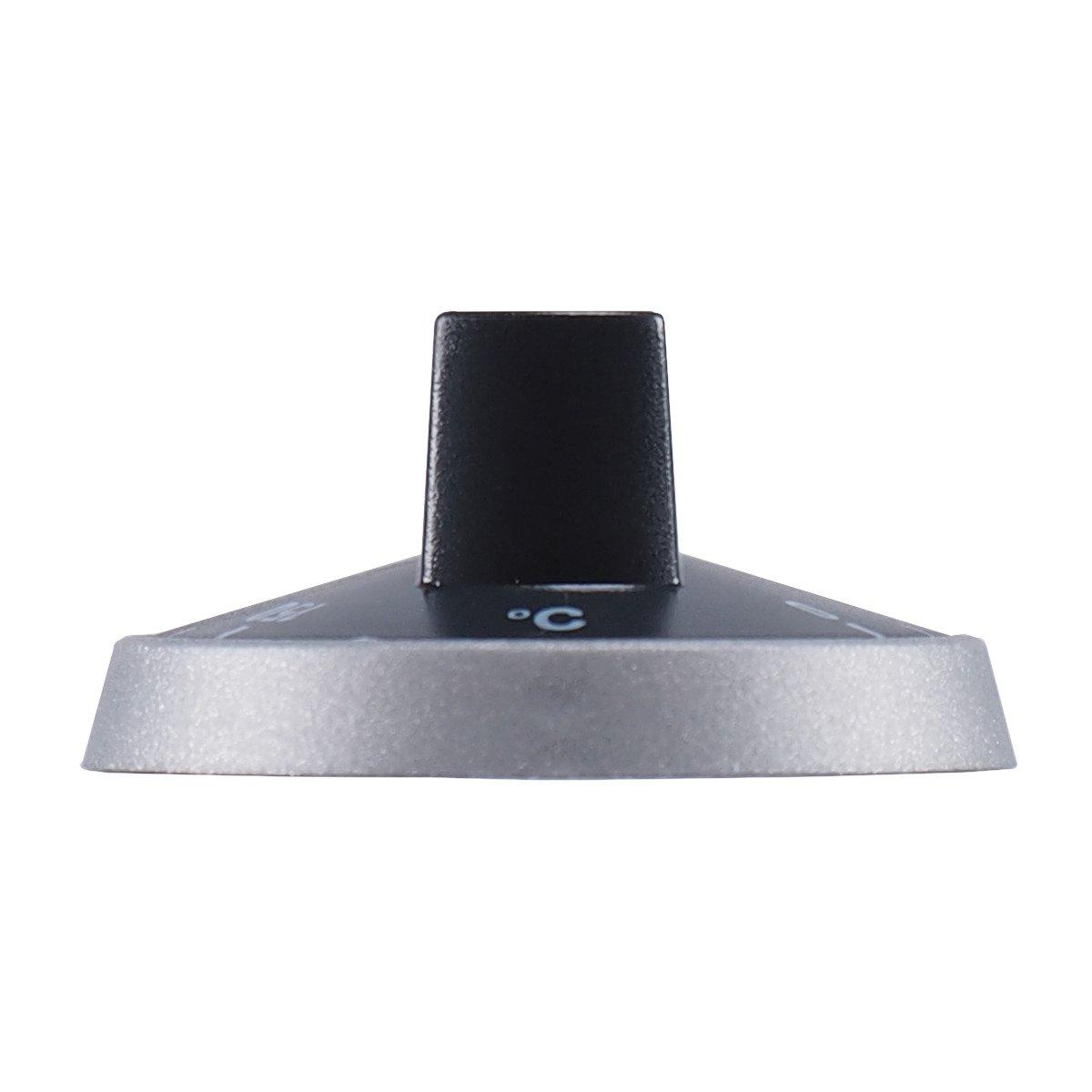

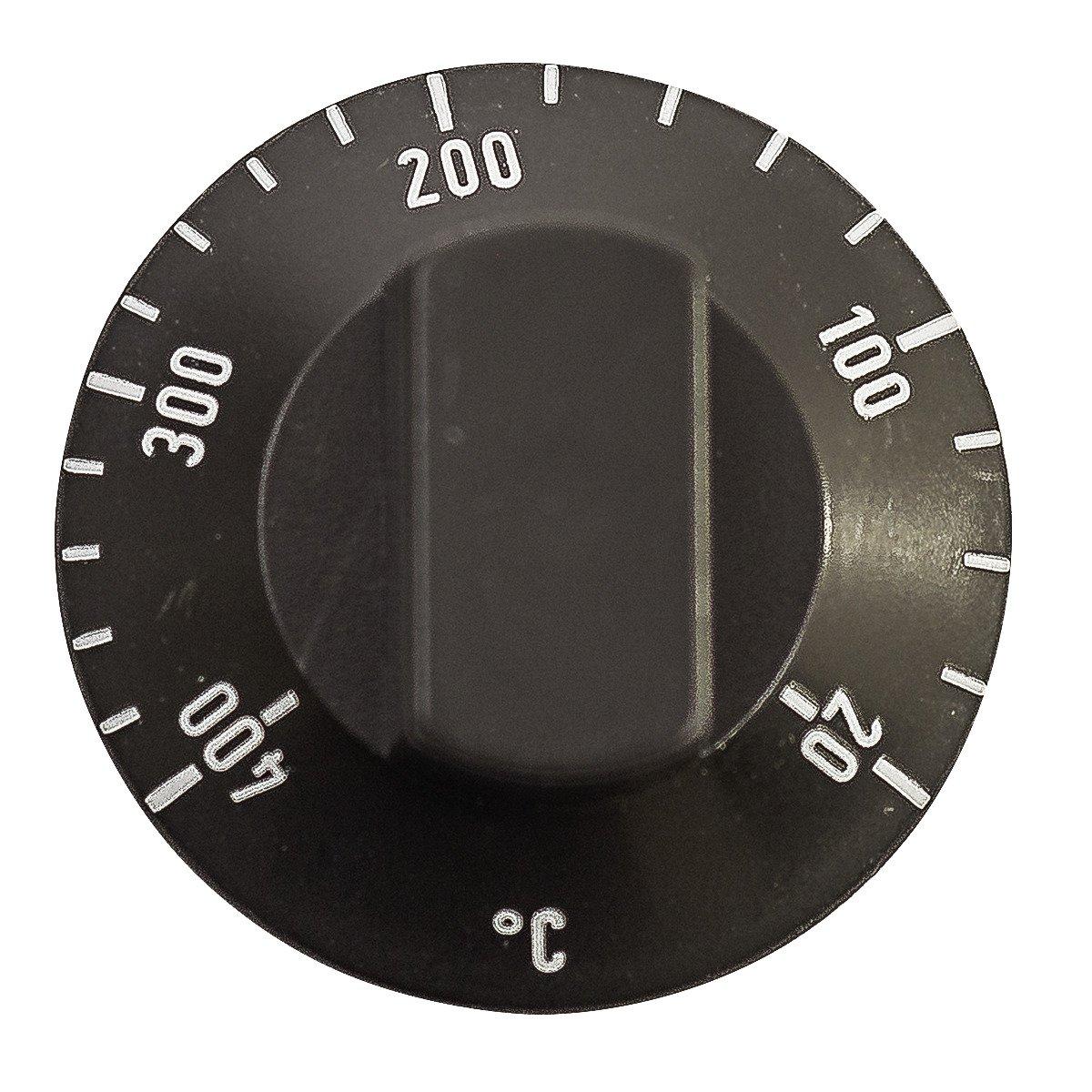

Zubehör
Datenblätter
Beschreibung
Beschreibung

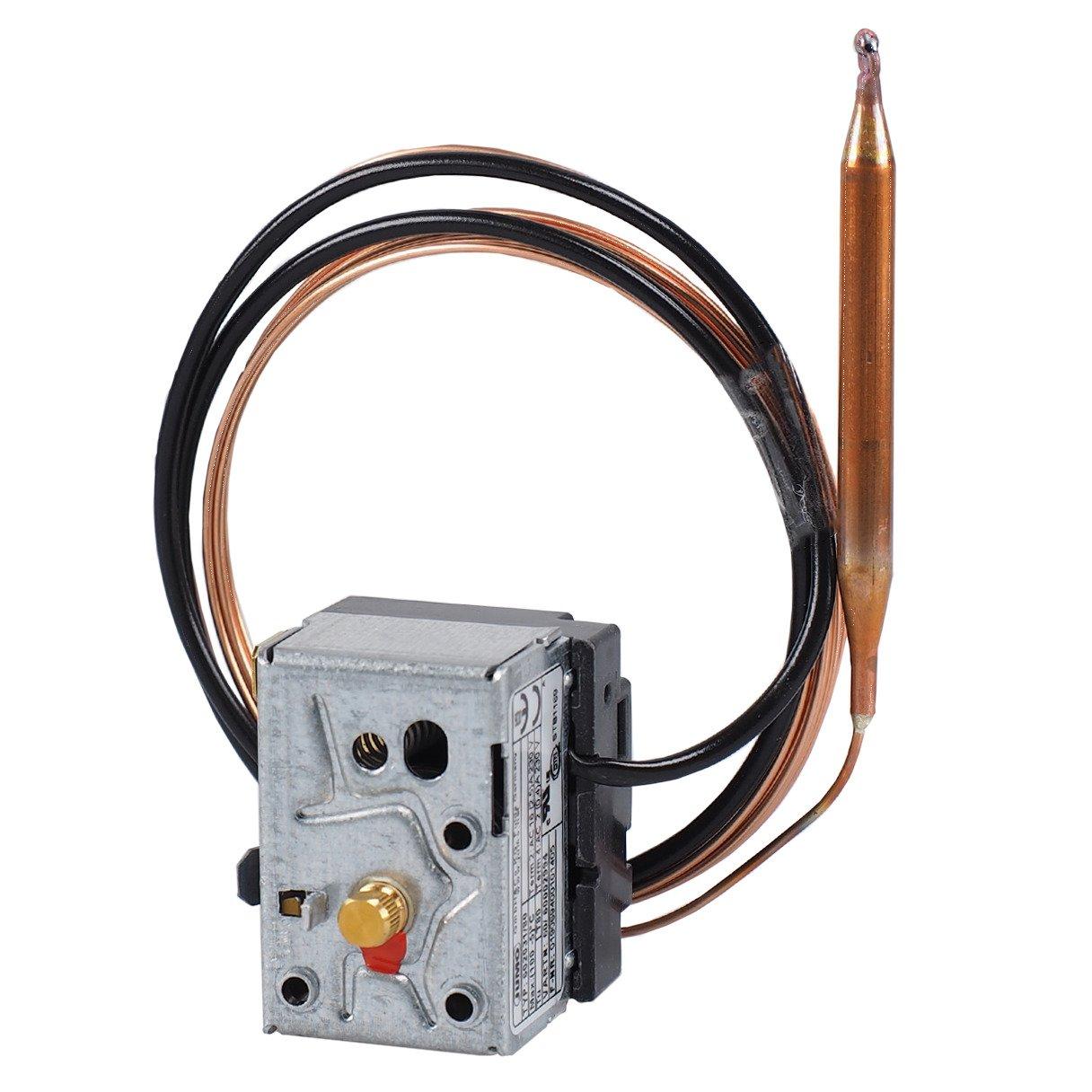

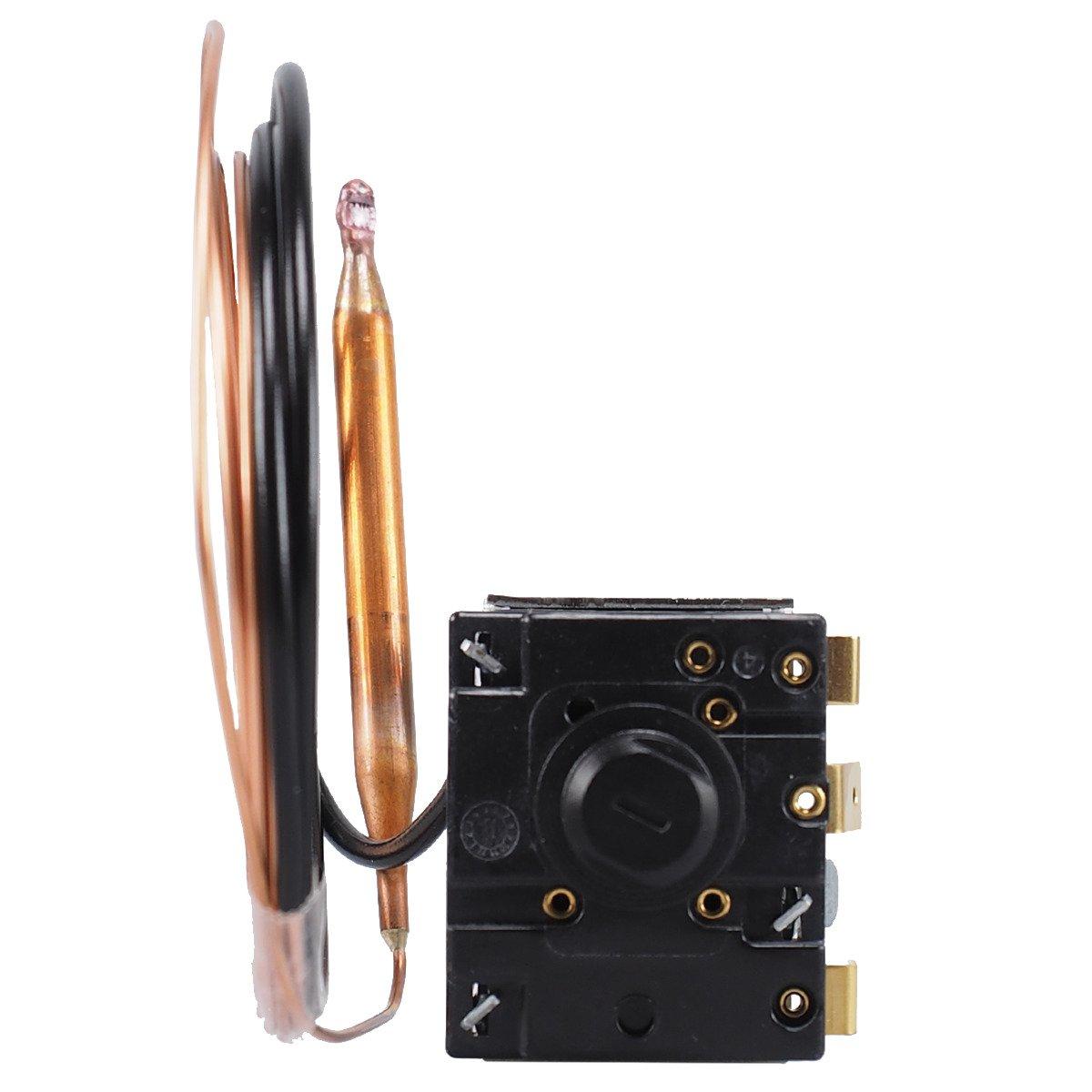

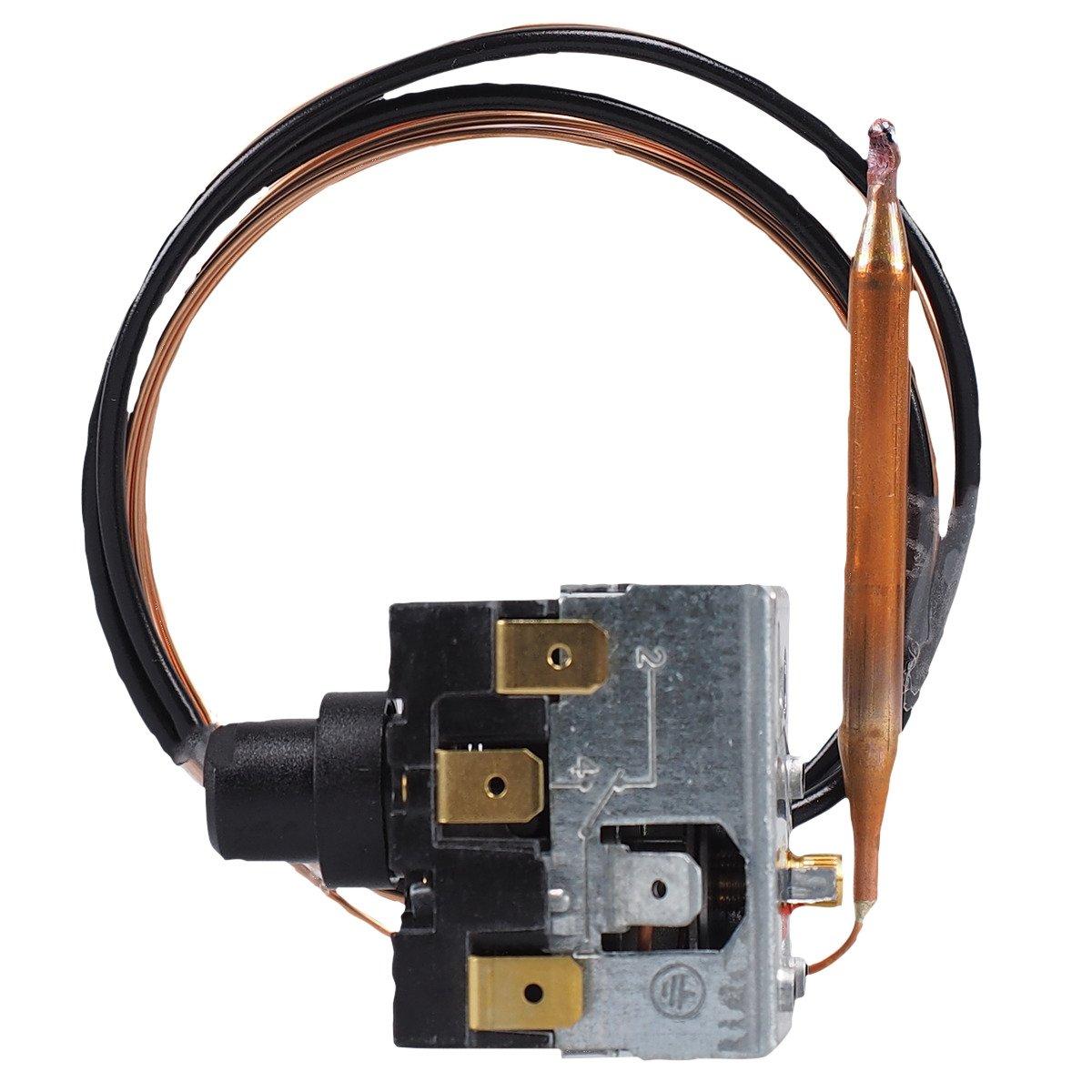

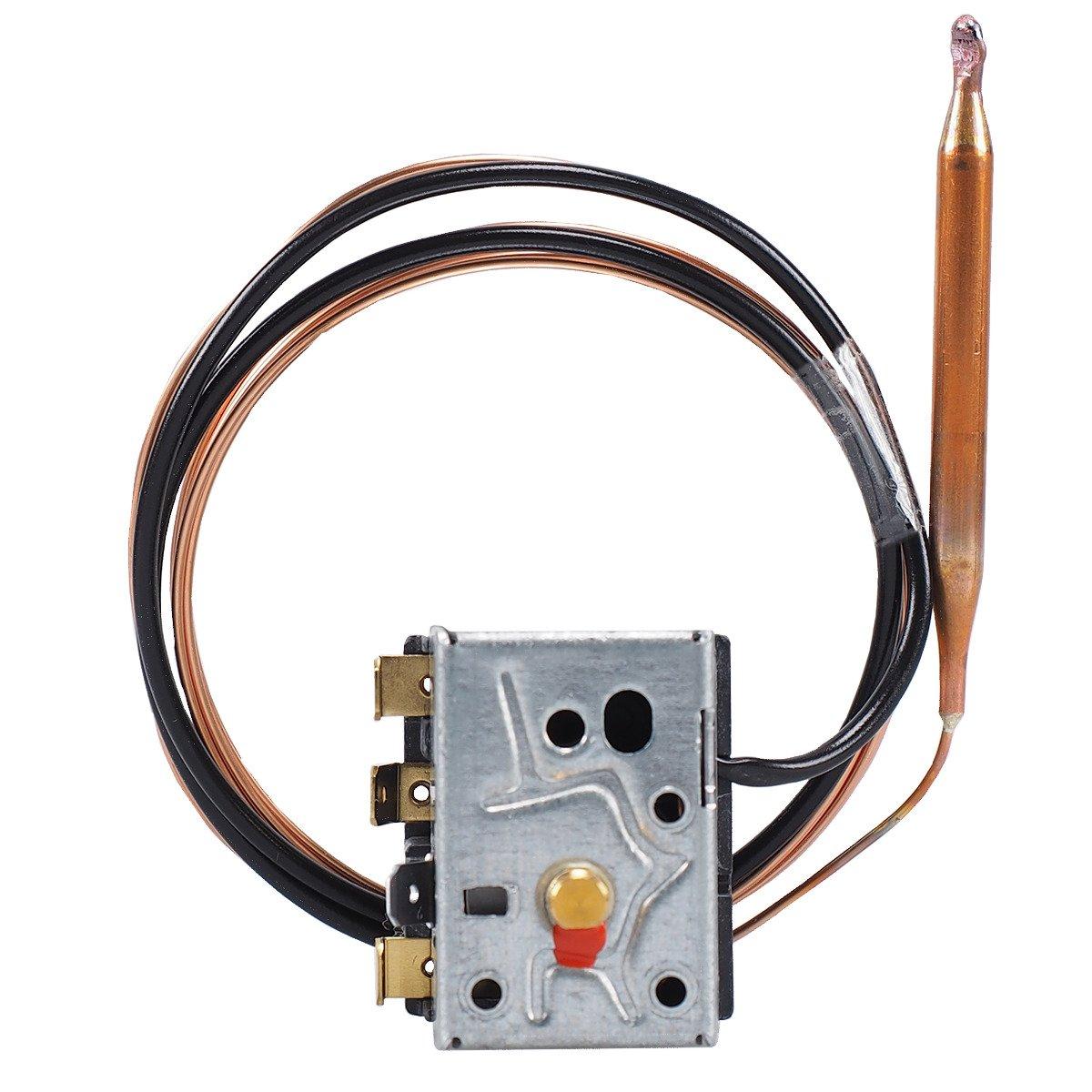

Sicherheitstemperaturbegrenzer mit Umschaltkontakt, 100°C, Fernleitung 2000mm
Durch sein verzinktes Stahlblechgehäuse ist der 1-polige mechanische Einbauthermostat sehr robust und kann auch unter rauhen Bedingungen eingesetzt werden. Das verwendete Messsystem arbeitet nach dem Flüssigkeitsausdehnungsprinzip und kann bis zu einer maximal zulässigen Fühlertemperatur von 145 °C problemlos eingesetzt werden. Der glatte Rundfühler aus Kupfer hat einen Durchmesser von 6 mm bei einer Fühlerlänge von ca. 72 mm. Die Fernleitung des Thermostaten ist ebenfalls aus Kupfer und kann unter Beachtung eines Biegeradius von 5 mm flexibel verlegt werden. Die ersten 460mm ab dem Schaltkopf sind mit einem elektrisch isolierenden PVC-Schutzschlauch überzogen. Das Gerät hat eine Kapillarbruchsicherung, durch die der Schaltkontakt bei Zerstörung des Messsystems geöffnet wird und in eine Neutralstellung geht. Eine Entriegelung des Thermostaten ist dann nicht mehr möglich. Die maximal zulässige Umgebungstemperatur am Schaltkopf (Schutzart IP00) beträgt 80 °C. Durch die Temperaturkompensation wird der Umgebungstemperatureinfluss am Schaltkopf auf ein Minimum reduziert. Die Schaltkopfbefestigung erfolgt mit Hilfe einer Verschraubung Gewinde M10x1 und einer Gegenmutter. Der Abschaltpunkt werksseitig ist fest eingestellt. Der Sicherheitstemperaturbegrenzer zeichnet sich durch eine hohe Schaltpunktgenauigkeit von +0/-5 K aus. Ein entscheidender Vorteil ist es, dass zur Temperaturmessung keine zusätzliche Hilfsenergie benötigt wird. Der elektrische Anschluss erfolgt an den Flachsteckern (A 6,3 x 0,8 DIN 46244) des Schaltsatzes, der eine maximal zulässige Schaltleistung von AC 230 Volt / 16 A direkt schalten kann. Der Thermostat hat eine Entriegelungsdifferenz von ca. 10 K, nach deren Unterschreitung das Gerät einfach durch betätigen eines Tasters entriegelt werden kann. Der Sicherheitstemperaturbegrenzer ist sehr flexibel einsetzbar und findet Anwendung zur Überwachung und Absicherung thermischer Prozesse sowohl in der Heizungs-, Klima-, und Lüftungstechnik als auch in der Kunststoffindustrie, dem Apparate- und Ofenbau sowie zur Temperaturüberwachung in Labor und Klimaschränken. Das Gerät ist zugelassen gemäß DIN EN 14597 sowie DGRL und hat eine UL und EAC Zulassung. Das Gerät ist RoHS-konform und cadmiumfrei.
Durch sein verzinktes Stahlblechgehäuse ist der 1-polige mechanische Einbauthermostat sehr robust und kann auch unter rauhen Bedingungen eingesetzt werden. Das verwendete Messsystem arbeitet nach dem Flüssigkeitsausdehnungsprinzip und kann bis zu einer maximal zulässigen Fühlertemperatur von 145 °C problemlos eingesetzt werden. Der glatte Rundfühler aus Kupfer hat einen Durchmesser von 6 mm bei einer Fühlerlänge von ca. 72 mm. Die Fernleitung des Thermostaten ist ebenfalls aus Kupfer und kann unter Beachtung eines Biegeradius von 5 mm flexibel verlegt werden. Die ersten 460mm ab dem Schaltkopf sind mit einem elektrisch isolierenden PVC-Schutzschlauch überzogen. Das Gerät hat eine Kapillarbruchsicherung, durch die der Schaltkontakt bei Zerstörung des Messsystems geöffnet wird und in eine Neutralstellung geht. Eine Entriegelung des Thermostaten ist dann nicht mehr möglich. Die maximal zulässige Umgebungstemperatur am Schaltkopf (Schutzart IP00) beträgt 80 °C. Durch die Temperaturkompensation wird der Umgebungstemperatureinfluss am Schaltkopf auf ein Minimum reduziert. Die Schaltkopfbefestigung erfolgt mit Hilfe einer Verschraubung Gewinde M10x1 und einer Gegenmutter. Der Abschaltpunkt werksseitig ist fest eingestellt. Der Sicherheitstemperaturbegrenzer zeichnet sich durch eine hohe Schaltpunktgenauigkeit von +0/-5 K aus. Ein entscheidender Vorteil ist es, dass zur Temperaturmessung keine zusätzliche Hilfsenergie benötigt wird. Der elektrische Anschluss erfolgt an den Flachsteckern (A 6,3 x 0,8 DIN 46244) des Schaltsatzes, der eine maximal zulässige Schaltleistung von AC 230 Volt / 16 A direkt schalten kann. Der Thermostat hat eine Entriegelungsdifferenz von ca. 10 K, nach deren Unterschreitung das Gerät einfach durch betätigen eines Tasters entriegelt werden kann. Der Sicherheitstemperaturbegrenzer ist sehr flexibel einsetzbar und findet Anwendung zur Überwachung und Absicherung thermischer Prozesse sowohl in der Heizungs-, Klima-, und Lüftungstechnik als auch in der Kunststoffindustrie, dem Apparate- und Ofenbau sowie zur Temperaturüberwachung in Labor und Klimaschränken. Das Gerät ist zugelassen gemäß DIN EN 14597 sowie DGRL und hat eine UL und EAC Zulassung. Das Gerät ist RoHS-konform und cadmiumfrei.
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Sie können einige technische Merkmale nicht herausfiltern, da kein anderes Produkt sie aufweist.
Bitte aktivieren Sie für Ihre Suche die Merkmale, die Sie in Ihren ähnlichen Produkten finden möchten.
Bitte wählen Sie min. 1 Merkmal für die Suche
Temperaturschalter |
|
| Wechsler |
1
|
|---|---|
| Geeignet als Wächter |
Nein
|
| Elektronische Ausführung |
Nein
|
| Geeignet als 2 Punktregler |
Nein
|
| Geräteausführung |
Einbaugerät
|
| Max. Betriebstemperatur |
145 °C
|
| Öffner |
0
|
| Ausführung des elektrischen Anschlusses |
Flachsteckanschluss
|
| Schutzart |
IP00
|
| Ausführung des Sensors |
Kapillarrohr
|
|---|---|
| Geeignet als Begrenzer |
Ja
|
| Einstellbare Einschalttemperatur |
0...100 °C
|
| Explosionsgeschützt |
Nein
|
| Einstellbare Ausschalttemperatur |
0...100 °C
|
| Schließer |
0
|
| Newlec |
Nein
|
| Zolltarifnummer |
90321080
|
| Herkunftsland |
Deutschland
|
