745-804, Anreihbare Leiterplattenklemme 4 mm² Rastermaß 5 mm 1-polig blau
Rexel Artikelnr.:
2076144
Hersteller Nummer:
745-804
EAN Code:
4044918300230
- Produkt Type:
- 745-804
Bitte melden Sie sich an
Um Preise und Verfügbarkeiten zu sehen, klicken Sie auf den Button unten und melden Sie sich an oder registrieren sich.
Dies ist ein Auslaufartikel, welcher nicht mehr bestellt werden kann.
Stück
Min: 50 Stück , Vielfaches 50 Stück
Zubehör
Datenblätter
Datenblätter
Beschreibung
Beschreibung

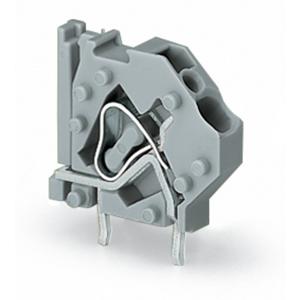

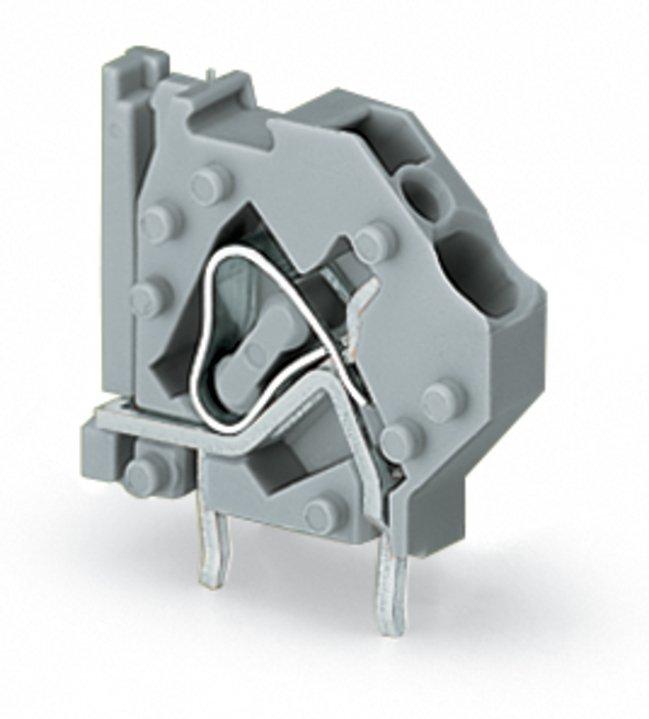

Anreihbare Leiterplattenklemme 4 mm² Rastermaß 5 mm 1-polig blau
Anreihbare Leiterplattenklemme; 4 mm²; Rastermaß 5 mm; 1-polig; Ex-i-geeignet; CAGE CLAMP®; Brückungsmöglichkeit; 4,00 mm²; blau
Anreihbare Leiterplattenklemme; 4 mm²; Rastermaß 5 mm; 1-polig; Ex-i-geeignet; CAGE CLAMP®; Brückungsmöglichkeit; 4,00 mm²; blau
Leiterplattenklemme Serie 745, blau

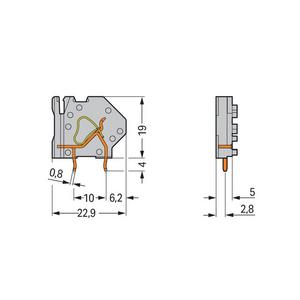

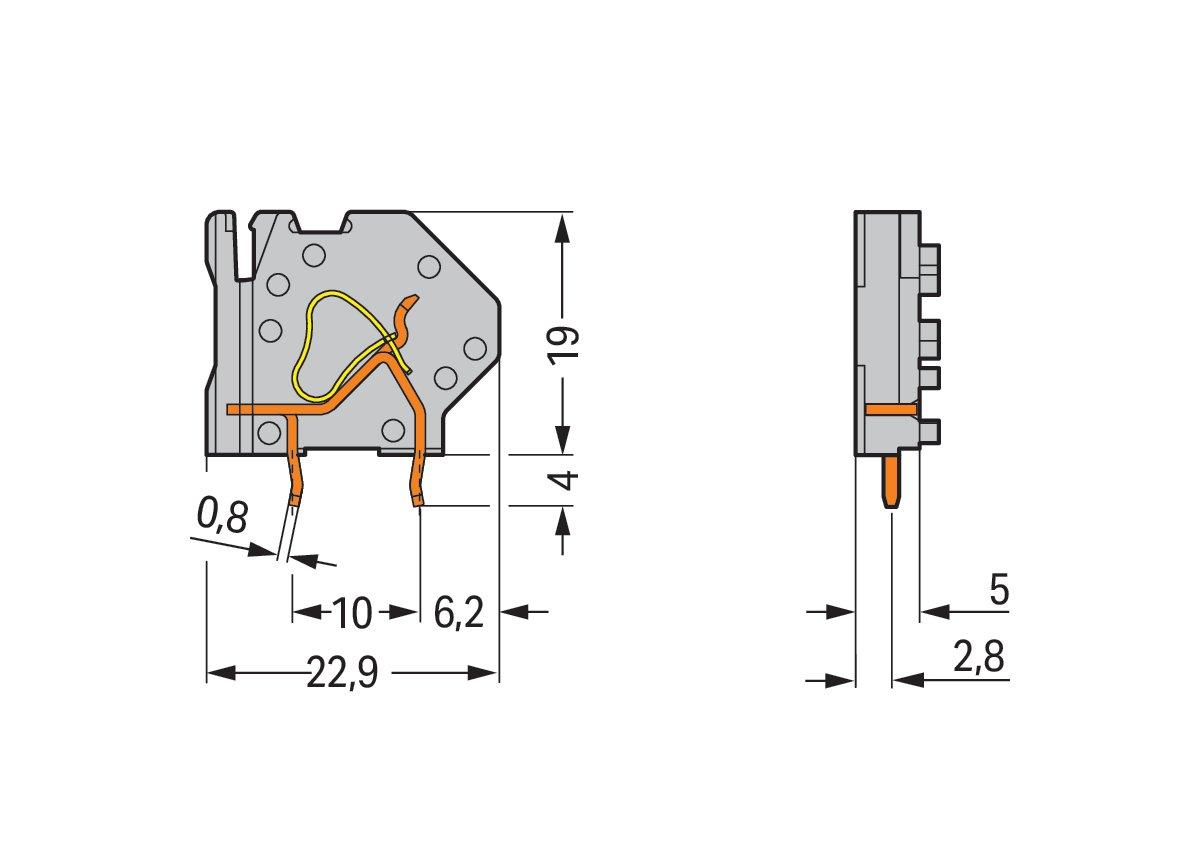

Bei dieser Leiterplattenklemme (Artikelnummer 745-804) steht eine einfache und sichere Verbindung im Fokus. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig eingesetzt werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 8 bis 9 mm benötigt. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen betragen in Breite x Höhe x Tiefe (6,5 x 23 x 22,9) mm. In Abhängigkeit von der Leiterart ist diese Leiterplattenklemme gemacht für Leiterquerschnitte von 0,08 mm² bis 4 mm². Die Oberfläche der Kontakte ist aus Zinn. Für diese Leiterplattenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird zur Platine im 45 °-Winkel eingeführt.3D Virtual Gallery Tour
Mehr anzeigen
Weniger anzeigen
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Sie können einige technische Merkmale nicht herausfiltern, da kein anderes Produkt sie aufweist.
Bitte aktivieren Sie für Ihre Suche die Merkmale, die Sie in Ihren ähnlichen Produkten finden möchten.
Bitte wählen Sie min. 1 Merkmal für die Suche
Leiterplattenklemme |
|
| Werkstoff des Isolierkörpers |
Thermoplast
|
|---|---|
| Art der Leiterplattenbefestigung |
Anschlusskontakt
|
| Winkel Leiterplatte/Leiteranschluss |
45°/135° (schräg nach oben)
|
| Rastermaß der Anschlüsse |
5 mm
|
| Anzahl der Etagen |
1
|
| Werkstoff der Anschlussoberfläche |
Zinn
|
| Anschließbarer Leiterquerschnitt eindrähtig |
0,08...4 mm²
|
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0,08...4 mm²
|
| Anzahl der elektrischen Anschlüsse |
1
|
| Verpackungsart |
Karton
|
| Höhe |
19 mm
|
| Bemessungsstrom In |
32 A
|
| Umgebungstemperatur |
-60...105 °C
|
| Anschlussart Leiter |
Federzuganschluss
|
| Zolltarifnummer |
85369010
|
| Überspannungskategorie |
III
|
|---|---|
| Verschmutzungsgrad |
2
|
| Betriebstemperatur |
-60...105 °C
|
| Farbe |
blau
|
| Brennbarkeitsklasse des Isolierstoffs nach UL94 |
V0
|
| Art der Banderolierung |
ohne
|
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0,25...2,5 mm²
|
| Bemessungsspannung |
320 V
|
| Länge des Pins |
4 mm
|
| Bemessungsstoßspannung |
4 kV
|
| Befestigungsart |
löten
|
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0,08...4 mm²
|
| Anschlussart Leiterplatte |
Lötanschluss
|
| Newlec |
Nein
|
| Herkunftsland |
Polen
|
