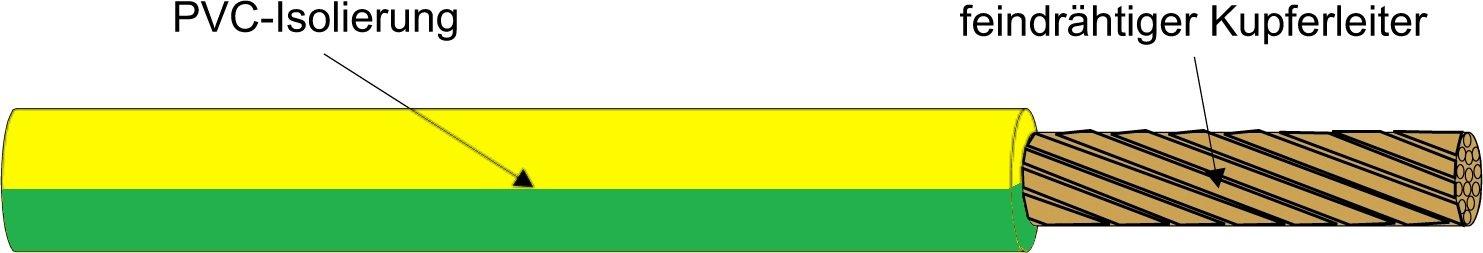

H07V-K 1,5 GNGE, Aderleitung R100
Rexel Artikelnr.:
1001095
- Produkt Type:
- H07V-K 1,5 GNGE
Bitte melden Sie sich an
Um Preise und Verfügbarkeiten zu sehen, klicken Sie auf den Button unten und melden Sie sich an oder registrieren sich.
Dies ist ein Auslaufartikel, welcher nicht mehr bestellt werden kann.
Fertige Aufmachung
Meter
Min: 100 Meter , Vielfaches 100 Meter
Zubehör / Ähnliches
Datenblätter
Datenblätter
Beschreibung
Beschreibung
Aderleitung
Feindrähtig VDE 0281
Verwendung: In trockenen Räumen, in Betriebsmitteln, Schalt- und Verteilungsanlagen, in Rohren auf oder unter Putz sowie bei geschützter Verlegung in den Leuchten.
Nicht zulässig für: unmittelbare Verlegung in Putz! Verlegung auf Pritschen, in Wannen (ausgenommen abgedeckte Kunststoffwannen) und dergleichen. Für die innere Verdrahtung von Geräten zugelassen für eine Netzspannung bis 1000 V Wechselspannung und bis 750 V Gleichstrom gegen Erde.
Temperaturbereich: maximale Leitertemperatur 70 °C
Technische Daten: Nennspannung Uo/U = 450/750 V
Höchstzulässige Betriebsspannung: Dreh- und Wechselstrom Uo/U = 495/825 V; Gleichstrom Uo/U = 743/1238 V; Prüfwechselspannung = 2500 V
Installationshinweis: Bei Verdrahtung in Leuchten, in denen der Anschlussbereich der Adern nicht vor UV-Strahlung und Wärme (hervorgerufen durch die Leuchtmittel) geschützt ist, muss grundsätzlich ein Schutzschlauch über die freigelegten Adern geschoben werden. Ansonsten tritt in Abhängigkeit von der Einschaltdauer eine Zersetzung der Isolierungen auf.
Cu-Basis € 150,-/100 kg
Feindrähtig VDE 0281
Verwendung: In trockenen Räumen, in Betriebsmitteln, Schalt- und Verteilungsanlagen, in Rohren auf oder unter Putz sowie bei geschützter Verlegung in den Leuchten.
Nicht zulässig für: unmittelbare Verlegung in Putz! Verlegung auf Pritschen, in Wannen (ausgenommen abgedeckte Kunststoffwannen) und dergleichen. Für die innere Verdrahtung von Geräten zugelassen für eine Netzspannung bis 1000 V Wechselspannung und bis 750 V Gleichstrom gegen Erde.
Temperaturbereich: maximale Leitertemperatur 70 °C
Technische Daten: Nennspannung Uo/U = 450/750 V
Höchstzulässige Betriebsspannung: Dreh- und Wechselstrom Uo/U = 495/825 V; Gleichstrom Uo/U = 743/1238 V; Prüfwechselspannung = 2500 V
Installationshinweis: Bei Verdrahtung in Leuchten, in denen der Anschlussbereich der Adern nicht vor UV-Strahlung und Wärme (hervorgerufen durch die Leuchtmittel) geschützt ist, muss grundsätzlich ein Schutzschlauch über die freigelegten Adern geschoben werden. Ansonsten tritt in Abhängigkeit von der Einschaltdauer eine Zersetzung der Isolierungen auf.
Cu-Basis € 150,-/100 kg
Nicht der richtige Artikel? Hier finden sie weitere Artikel aus der Kategorie Aderleitung
Oft zusammen gekauft
Aktueller Artikel
Kabel & Leitungen
H07V-K 1,5 GNGE, Aderleitung R100
Warnung! Preis kann aktuell nicht abgerufen werden.
Newlec
HICIAE158, Isolierte Aderendhülse DIN 46228 Teil 4, 1,5qmm 8 mm Länge verzinntschwarz
Warnung! Preis kann aktuell nicht abgerufen werden.
Menge: 100
Bizline
BIZ 790011, VIERKANT PRESSZANGE 0,08 BIS 10 MM² + 16 MM²
Warnung! Preis kann aktuell nicht abgerufen werden.
Menge: 1Produktdetails
Produktdetails
Aderleitung | |
| Abtropfverhaltensklasse nach EN 13501-6 | ohne |
|---|---|
| Brandverhaltensklasse nach EN 13501-6 | Eca |
| Flammwidrig | nach VDE 0482-332-1-2/IEC 60332-1-2 |
| Halogenfrei nach EN 60754-1/2 | Nein |
| Kältebeständig nach EN 60811-1-4 | Nein |
| Kältebeständig nach EN 60811-504+505+506 | Nein |
| Ölbeständig nach EN 60811-2-1 | Nein |
| Ölbeständig nach EN 60811-404 | Nein |
| Raucharm nach EN 61034-2 | Nein |
| Rauchentwicklungsklasse nach EN 13501-6 | ohne |
| Säureentwicklungsklasse nach EN 13501-6 | ohne |
| Leiter-Klasse | Kl.5 = feindrähtig |
| Leiternennquerschnitt | 1,5 |
| Leiter-Nennquerschnitt | 1,5 mm² |
| Übl. Trommelgr. b. 500 m Ø m | 0,5 |
| Ader-Farbe | grün/gelb |
| Werkstoff der Aderisolation | PVC |
|---|---|
| Außendurchmesser ca. | 3,1 mm |
| AWG-Querschnitt | 16 |
| Gewicht ca. kg/km | 23 |
| Kleinster Biegeradius | 9,3 |
| Leiter-Durchmesser | 1,6 mm |
| Maximallänge Ring | 100 m |
| Zul. Kabelaußentemperatur bei Montage/Handling | 5...70 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -10...70 °C |
| Zul. max. Leitertemperatur | 70 °C |
| Nennspannung U | 750 V |
| Nennspannung U0 | 450 V |
| Aufmachung | R100 |
| Schirm | Nein |
| Newlec | Nein |
| Zolltarifnummer | 85444995 |
