E90 4X95RM/50, Eucasafe NHXCH FE180 E90 Schnitt
Rexel Artikelnr.:
1020195
- Produkt Type:
- E90 4X95RM/50
Bitte melden Sie sich an
Um Preise und Verfügbarkeiten zu sehen, klicken Sie auf den Button unten und melden Sie sich an oder registrieren sich.
Dies ist ein Auslaufartikel, welcher nicht mehr bestellt werden kann.
Schnittware
Meter
Min: 1 Meter , Vielfaches 1 Meter
Datenblätter
Datenblätter
Beschreibung
Beschreibung

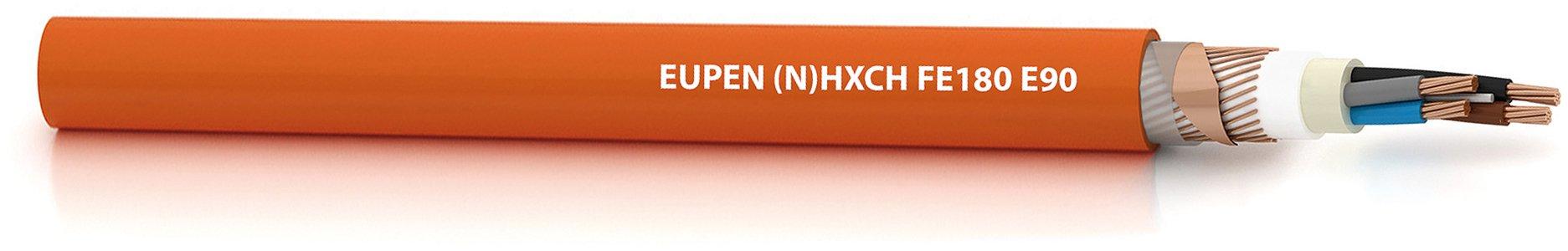

Eucasafe NHXCH FE180 E90 Schnitt
gemäß DIN VDE 0266
Verwendung: halogenfreie Starkstromkabel mit verbessertem Verhalten im Brandfall dürfen in Innenräumen, in Luft oder Beton verlegt werden. Direkte Verlegung in Erde oder Wasser ist nicht zulässig. Eine Verlegung im Rohr ist jedoch zulässig, wenn Vorkehrungen getroffen sind, dass sich im Rohr keine Wasseransammlung bilden kann. Bei der Verlegung ist darauf zu achten, dass die Kabel vor äußeren Einflüssen und mechanischen Beschädigungen geschützt werden.
Aufbau:
1. Kupferleiter: blank eindrähtig oder mehrdrähtig
2. Isolation: vernetzte halogenfreie keramisierbare 2-Lagenisolierung HXI2, Aderfarben gemäß HD308
3. Gemeinsame Aderumhüllung
4. konzentrischer Leiter bestehend aus blanken Kupferdrähten mit gegenläufiger Haltewendel aus Kupferband
5. PP- Band
6. Außenmantel: halogenfreie Polymermischung orange
Eigenschaften:
• Halogenfrei, keine korrosiven Gase (EN 60754-2)
• Brandhemmend (EN 60332-3-24)
• Minimale Rauchentwicklung (EN 61034)
• Isolationserhalt FE 180 (DIN VDE 0472-814)
• Funktionserhalt E 90 (DIN 4102 Teil 12)
• Betriebstemperatur: -30... +90 °C
• Verlegetemperatur: -5... +50 °C
• Mindestbiegeradius: 12 x D
• Aktuelle Verlegehinweise und Prüfzeugnisse finden Sie unter: http://www.eupen.de/cable/download/approvals.html
Mindestbiegeradius: 12 x D
Hohlpreis
Metallzahl (Kupfer): 420,800 per 100 Meter
Die Metallzahl ist eine rein kaufmännische Berechnungsgröße und kann - wenn auch branchenüblich in kg/km angegeben - vom tatsächlichen Metallgewicht abweichen.
gemäß DIN VDE 0266
Verwendung: halogenfreie Starkstromkabel mit verbessertem Verhalten im Brandfall dürfen in Innenräumen, in Luft oder Beton verlegt werden. Direkte Verlegung in Erde oder Wasser ist nicht zulässig. Eine Verlegung im Rohr ist jedoch zulässig, wenn Vorkehrungen getroffen sind, dass sich im Rohr keine Wasseransammlung bilden kann. Bei der Verlegung ist darauf zu achten, dass die Kabel vor äußeren Einflüssen und mechanischen Beschädigungen geschützt werden.
Aufbau:
1. Kupferleiter: blank eindrähtig oder mehrdrähtig
2. Isolation: vernetzte halogenfreie keramisierbare 2-Lagenisolierung HXI2, Aderfarben gemäß HD308
3. Gemeinsame Aderumhüllung
4. konzentrischer Leiter bestehend aus blanken Kupferdrähten mit gegenläufiger Haltewendel aus Kupferband
5. PP- Band
6. Außenmantel: halogenfreie Polymermischung orange
Eigenschaften:
• Halogenfrei, keine korrosiven Gase (EN 60754-2)
• Brandhemmend (EN 60332-3-24)
• Minimale Rauchentwicklung (EN 61034)
• Isolationserhalt FE 180 (DIN VDE 0472-814)
• Funktionserhalt E 90 (DIN 4102 Teil 12)
• Betriebstemperatur: -30... +90 °C
• Verlegetemperatur: -5... +50 °C
• Mindestbiegeradius: 12 x D
• Aktuelle Verlegehinweise und Prüfzeugnisse finden Sie unter: http://www.eupen.de/cable/download/approvals.html
Mindestbiegeradius: 12 x D
Hohlpreis
Metallzahl (Kupfer): 420,800 per 100 Meter
Die Metallzahl ist eine rein kaufmännische Berechnungsgröße und kann - wenn auch branchenüblich in kg/km angegeben - vom tatsächlichen Metallgewicht abweichen.
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Sie können einige technische Merkmale nicht herausfiltern, da kein anderes Produkt sie aufweist.
Bitte aktivieren Sie für Ihre Suche die Merkmale, die Sie in Ihren ähnlichen Produkten finden möchten.
Bitte wählen Sie min. 1 Merkmal für die Suche
Energiekabel >= 1 kV, für feste Verlegung |
|
| Brandverhalten nach EN 13501-6: Rauchentwicklung |
ohne
|
|---|---|
| Innere Leitschicht |
Nein
|
| Nennspannung U |
1 kV
|
| Äußere Leitschicht |
Nein
|
| Spezifizierung Aderisolation |
vernetzte halogenfreie keramisierbare 2 Lagenisolierung
|
| Schichtenmantel |
Nein
|
| Schirm längswasserdicht |
Nein
|
| Funktionserhalt |
E90
|
| Raucharm nach EN 61034-2 |
Ja
|
| LWL-Elemente |
Nein
|
| Leitfähige Beschichtung |
Nein
|
| Max. zulässige Leitertemperatur |
90 °C
|
| Brandverhalten nach EN 13501-6: Klasse |
ohne
|
| Bewehrung |
Nein
|
| Spezifizierung Mantelmaterial |
halogenfreie Polymermischung
|
| Werkstoff der Aderisolation |
Polyolefin
|
| Halogenfrei nach EN 60754-1/2 |
Ja
|
| Leiter-Material |
Kupfer
|
| Hilfsader-Nennquerschnitt |
0 mm²
|
| Raucharm nach EN IEC 61034-2 |
Ja
|
| Leiter-Form |
rund
|
| Isolationserhalt |
FE 180
|
| Zulässige Kabelaußentemperatur bei Montage/Handling |
-5...50 °C
|
| Konzentrischer Leiter-Nennquerschnitt |
50 mm²
|
| Nennspannung U0 |
0,0006 kV
|
| Mantelmaterial |
Polyolefin
|
| Ölbeständig nach IEC 60811-404 |
Nein
|
| Isolationserhalt nach IEC 60331 |
Nein
|
| Halogenfrei nach EN IEC 60754-2 |
Ja
|
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt |
558 mm
|
| Zulässige Kabelaußentemperatur nach Montage ohne Erschütterung |
-25...80 °C
|
| AWG-Größe |
-2
|
| Leiter-Oberfläche |
blank
|
| Ader-Zahl |
4
|
| Ader-Kennzeichnung |
gem. HD308
|
| Brandverhalten nach EN 13501-6: Säureentwicklung |
ohne
|
| Brandverhalten nach EN 13501-6: Abtropfverhalten |
ohne
|
| Bleimantel |
Nein
|
| Flammwidrig |
nach IEC/EN 60332-3-24
|
| Leiternennquerschnitt (AWG) |
-2
|
| Leiter längswasserdicht |
Nein
|
|---|---|
| Mantel-Farbe |
orange
|
| Außen-Ø ca. |
46,5 mm
|
| Leiter-Klasse |
Kl.2 = mehrdrähtig
|
| Hilfsleiter-Zahl |
0
|
| Beidraht |
Nein
|
| Schirm |
Nein
|
| Konzentrischer Leiter |
Kupfer
|
| Flammwidrig nach EN 60332-3-23 (Cat B) |
Nein
|
| Mit Schutzleiter |
Nein
|
| Aderkennzeichnung nach HD 308 S2 |
Ja
|
| Zertifiziert für Flughafen-Beleuchtungskabel |
Nein
|
| Leiternennquerschnitt |
95 mm²
|
| Geeignet als Installationskabel |
Ja
|
| Flammwidrig nach EN 60332-3-21 (Cat A F/R) |
Nein
|
| Flammwidrig nach EN 60332-3-22 (Cat A) |
Nein
|
| Halogenfrei nach EN 60754-3 |
Ja
|
| Flammwidrig nach EN 60332-1-2 |
Ja
|
| Geeignet als Mittelspannungskabel |
Nein
|
| Halogenfrei nach EN 60754-2 |
Ja
|
| Funktionserhalt nach IEC 60331-21 |
Nein
|
| Geeignet als Hochspannungskabel |
Nein
|
| Leiterwiderstand bei 20 °C |
0,193
|
| Kabelgeometrie |
rund
|
| Zertifiziert für Schiffsanwendungen |
Nein
|
| Flammwidrig nach EN 60332-3-25 (Cat D) |
Nein
|
| Funktionserhalt nach BS 6387 CWZ |
Nein
|
| Halogenfrei nach EN 60754-1 |
Ja
|
| Funktionserhalt nach BS 8491 |
nein
|
| Funktionserhalt nach BS 8434-2 |
Nein
|
| Flammwidrig nach EN 60332-3-24 (Cat C) |
Ja
|
| Gewicht |
5.421
|
| Gewicht ca. kg/km |
5.421
|
| Aufmachung |
Schnitt
|
| Maximallänge Ring |
100 m
|
| Übl. Trommelgr. b. 500 m Ø m |
2
|
| Leiternennquerschnitt |
95 mm²
|
| Zolltarifnummer |
85444991
|
| Newlec |
Nein
|
