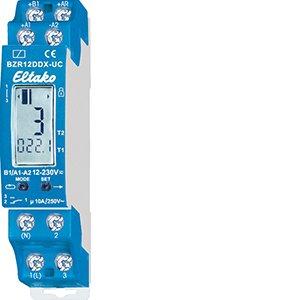

BZR12DDX-UC, Betriebsstunden-Impulszähler, 1 Wechsler 10A

Betriebsstunden-Impulszähler, 1 Wechsler 10A

---

1 Wechsler potenzialfrei 10A/250V AC. 230V-LED-Lampen bis 200W, Glühlampen 2000W. Stand-by-Verlust nur 0,05-0,5 Watt. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit = 18mm breit, 58mm tief. Mit der patentierten ELTAKO-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) anschließen. Dadurch ergibt sich ein zusätz­licher Stand-by-Verlust von nur 0,1 Watt. Sobald die Versorgungsspannung 12..230V UC an B1/A2 anliegt, kann der BZR12DDX eingestellt werden: Mit den überstehenden Tasten MODE und SET wird die Funktion ausgewählt: MODE kurz drücken läßt die zuletzt eingestellte Funktion (ab Werk BST = Betriebsstundenzähler) in Feld 1 blinken und mit SET kann nun auf IMP = Impulszähler bis 9999 Impulse sowie I10 = Impulszähler x 10 bis 99990 Impulse umgeschaltet werden. Bestätigung der gewählten Funktion mit MODE. Funktion BST = Betriebsstundenzähler: Feld 3 zeigt die aufgelaufenen Betriebsstunden T1 bis 8760 Stunden = 1 Jahr. Bis 999,9 Stunden mit einer Nachkommastelle. Feld 2 zeigt gegebenenfalls bis 99 aufgelaufene Betriebsjahre T2. Mit MODE kann die Alarmzeit AZT von 1 bis 9999 Stunden aktiviert werden, bei welcher der Relaiskontakt von 1-2 nach 1-3 umschaltet. AZT blinkt und SET erhöht jeweils um 1 Stunde in Feld 3. Bei längerem Drücken verändert sich die Zeit schnell. Loslassen und erneut länger Drücken ändert die Richtung. ­Bestätigung der gewählten Zeit mit MODE. Das Zeichen + in Feld 1 zeigt eine ein­gestellte Alarmzeit an. AA blinkt und SET aktiviert (Anzeige AA+) bzw. deaktiviert (Anzeige AA) die automatische Alarmabschaltung. Solange nun die Steuerspannung (= Versorgungsspannung) an A1 anliegt, werden die Betriebsstunden in Feld 3 gezählt und läuft in Feld 1 die Anzeige II langsam nach rechts. Die Rest-Alarmzeit RZT in Stunden kann durch kurzes Drücken von SET in Feld 3 angezeigt werden. Erneut SET drücken schaltet auf die Betriebsanzeige zurück. Während eines Stromausfalles schaltet der Kontakt von 1-2 nach 1-3 um. Er kann daher gegebenenfalls für eine Alarmmeldung genutzt werden. Ist die Alarmzeit AZT erreicht, schaltet der Kontakt von 1-2 nach 1-3 um, blinkt SET in Feld 1 und beginnt in Feld 2 die Zeitanzeige der Alarmdauer von 0,1 Minuten (m) bis 99 Stunden (h). Die Kontaktstellung 1-3 wird mit einem Pfeil links in Feld 1 angezeigt. Alarm quittieren: a) Ist die automatische Alarmabschaltung aktiviert (AA+), so schließt der Kontakt 1-3 nur 1 Sekunde und die Alarmzeit beginnt erneut. b) Durch Anlegen der Steuerspannung +B1 an AR schaltet der Kontakt zurück, beim Wegnehmen der Steuerspannung von AR beginnt die Alarmzeit erneut. c) Durch 3 Sekunden drücken der SET-Taste schaltet der Kontakt zurück, die Alarmzeit beginnt erneut und der Betriebsstundenzähler in Feld 3 läuft weiter wie auch bei a) und b). Reset des Betriebsstundenzählers vor einer Alarmmeldung durch 3 Sekunden Anlegen der Steuerspannung +B1 an AR oder 3 Sekunden gleichzeitiges Drücken der Tasten MODE und SET, die Anzeige RES in Feld 1 mit SET bestätigen. Der Zähler wird auf 0 zurückgesetzt, die Alarmzeit jedoch nicht verändert. Tastensperre einschalten durch kurzes gleichzeitiges Drücken von MODE und SET. Die blinkende Anzeige LCK mit SET bestätigen verriegelt die Tasten und zeigt dies mit einem Pfeil in Feld 1 in Richtung des aufgedruckten Schlosssymboles an. Tastensperre ausschalten durch 2 Sekunden gleichzeitiges Drücken von MODE und SET. Die blinkende Anzeige UNL mit SET bestätigen entriegelt wieder. Funktion IMP = Impulszähler und Funktion I10 = Impulszähler x 10: Feld 3 zeigt die aufgelaufenen Impulse T1 bis 9999 (99990) Impulse. Mit MODE kann die Alarm-Impulszahl AIZ aktiviert werden, bei welcher der Relaiskontakt von 1-2 nach 1-3 umschaltet. AIZ blinkt und SET erhöht jeweils um 1 Impuls in Feld 3. Bei längerem Drücken verändert sich die Impulszahl schnell. Loslassen und erneut länger Drücken ändert die Richtung. Bestätigung der gewählten Impulszahl mit MODE und das Zeichen + in Feld 1 zeigt eine eingestellte Alarm-Impulszahl an. Jeder Spannungsimpuls (identisch mit der Versorgungsspannung) an A1 erhöht nun die ­Anzahl der gezählten Impulse in Feld 3. Die Rest-Impulszahl RIZ kann durch kurzes Drücken von SET angezeigt werden. In Feld 1 erscheint RIZ und in Feld 3 erscheinen die Rest-Impulse bis zum Alarm. Erneut SET drücken schaltet auf die Betriebsanzeige zurück. Sobald die Alarm-Impulszahl erreicht ist, schaltet der Kontakt von 1-2 nach 1-3 um, blinkt SET in Feld 1 und beginnt in Feld 2 die Anzeige weiterer bis zu 99 (990) Impulse während der Alarmmeldung. Die Kontaktstellung 1-3 wird mit einem Pfeil links in Feld 1 angezeigt. Alarm quittieren, Reset und Einstellung verriegeln/entriegeln wie in der Funktion BST = Betriebsstundenzähler.
