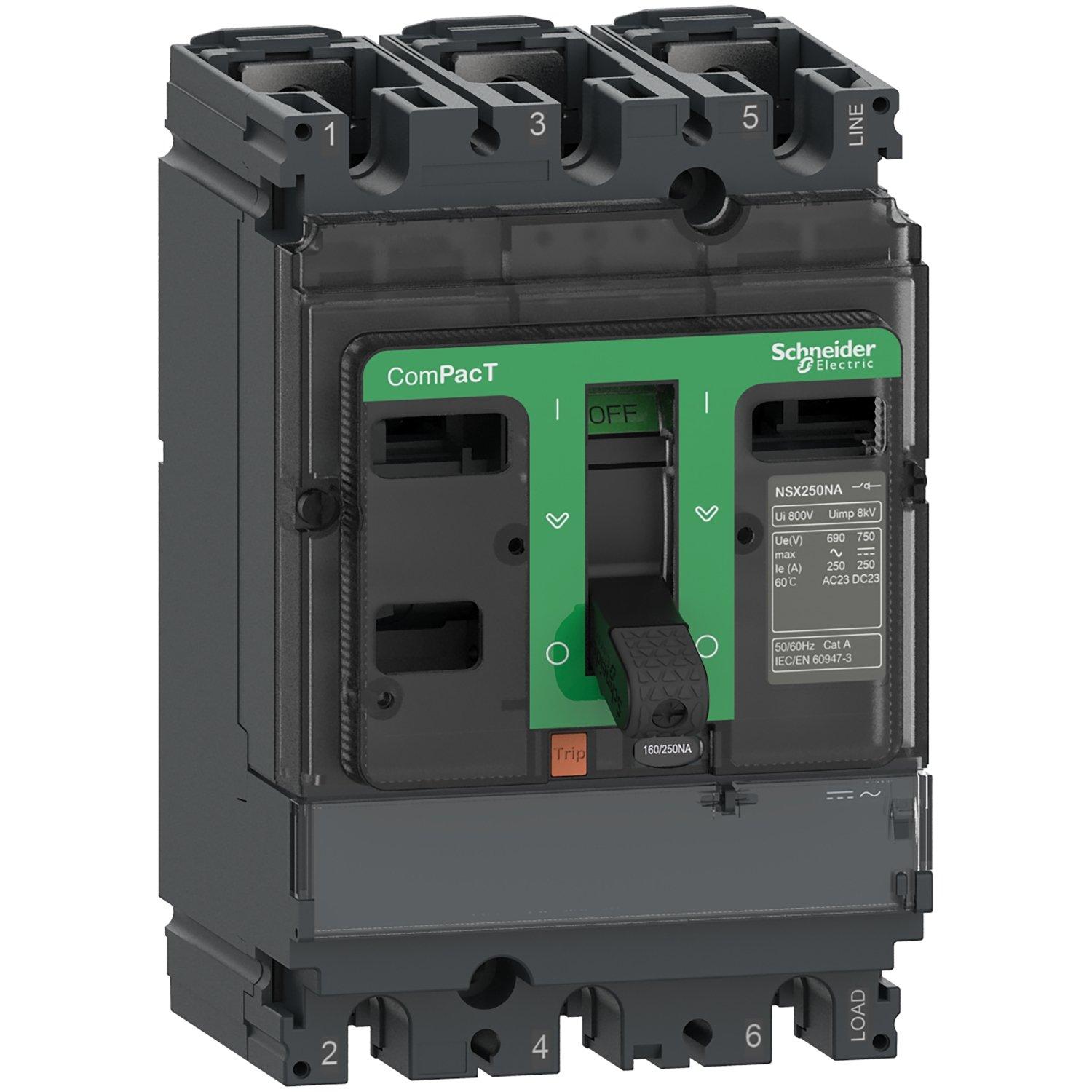

C253250S, Lasttrennschalter ComPacT NSX250NA, 3 poles, 250 A, AC22A, AC23A
Rexel Artikelnr.:
2950143
Hersteller Nummer:
C253250S
EAN Code:
3606481999276
- Produkt Type:
- C253250S
Bitte melden Sie sich an
Um Preise und Verfügbarkeiten zu sehen, klicken Sie auf den Button unten und melden Sie sich an oder registrieren sich.
Dies ist ein Auslaufartikel, welcher nicht mehr bestellt werden kann.
Stück
Min: 1 Stück , Vielfaches 1 Stück
Zubehör
Datenblätter
Beschreibung
Beschreibung
Lasttrennschalter ComPacT NSX250NA, 3 poles, 250 A, AC22A, AC23A
Dieser ComPacT NSX250NA ist ein kompletter 3-poliger Lasttrennschalter. Es wird zur Steuerung und Isolierung von Stromverteilungskreisen verwendet. Dazu ist ein vorgeschalteter Schutz erforderlich. Der Betriebsstrom beträgt 250 A bei 415 VAC 50/60 Hz für die Gebrauchskategorien AC22A und AC23A. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Es ist mit einer Reihe optionaler Funktionen und Zubehörteile ausgestattet, die mit den Leistungsschaltern ComPacT NSX gemeinsam verwendet werden. Die Abmessungen für diese 3-polige Ausführung betragen 105 mm x 161 mm x 86 mm. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen.
Dieser ComPacT NSX250NA ist ein kompletter 3-poliger Lasttrennschalter. Es wird zur Steuerung und Isolierung von Stromverteilungskreisen verwendet. Dazu ist ein vorgeschalteter Schutz erforderlich. Der Betriebsstrom beträgt 250 A bei 415 VAC 50/60 Hz für die Gebrauchskategorien AC22A und AC23A. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Es ist mit einer Reihe optionaler Funktionen und Zubehörteile ausgestattet, die mit den Leistungsschaltern ComPacT NSX gemeinsam verwendet werden. Die Abmessungen für diese 3-polige Ausführung betragen 105 mm x 161 mm x 86 mm. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen.
3D Virtual Gallery Tour
Mehr anzeigen
Weniger anzeigen
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Sie können einige technische Merkmale nicht herausfiltern, da kein anderes Produkt sie aufweist.
Bitte aktivieren Sie für Ihre Suche die Merkmale, die Sie in Ihren ähnlichen Produkten finden möchten.
Bitte wählen Sie min. 1 Merkmal für die Suche
Lasttrennschalter (AC) |
|
| Geeignet für Zwischenbau |
Nein
|
|---|---|
| Bemessungsdauerstrom bei AC-21, 400 V |
250 A
|
| Bemessungsbetriebsspannung |
690...690 V
|
| Ausführung als Hauptschalter |
Ja
|
| Geeignet für Bodenbefestigung |
Ja
|
| Ausführung als NOT-AUS-Einrichtung |
Nein
|
| Farbe des Betätigungselements |
schwarz
|
| Geeignet für Frontbefestigung Zentral |
Nein
|
| Anzahl der Hilfskontakte als Wechsler |
0
|
| Ausführung als Wartungs-/Reparaturschalter |
Ja
|
| Ausführung als Wendeschalter |
Nein
|
| Anzahl der Hilfskontakte als Schließer |
0
|
| Bemessungskurzzeitstromfestigkeit Icw |
3,5 kA
|
| Ausführung als Sicherheitsschalter |
Nein
|

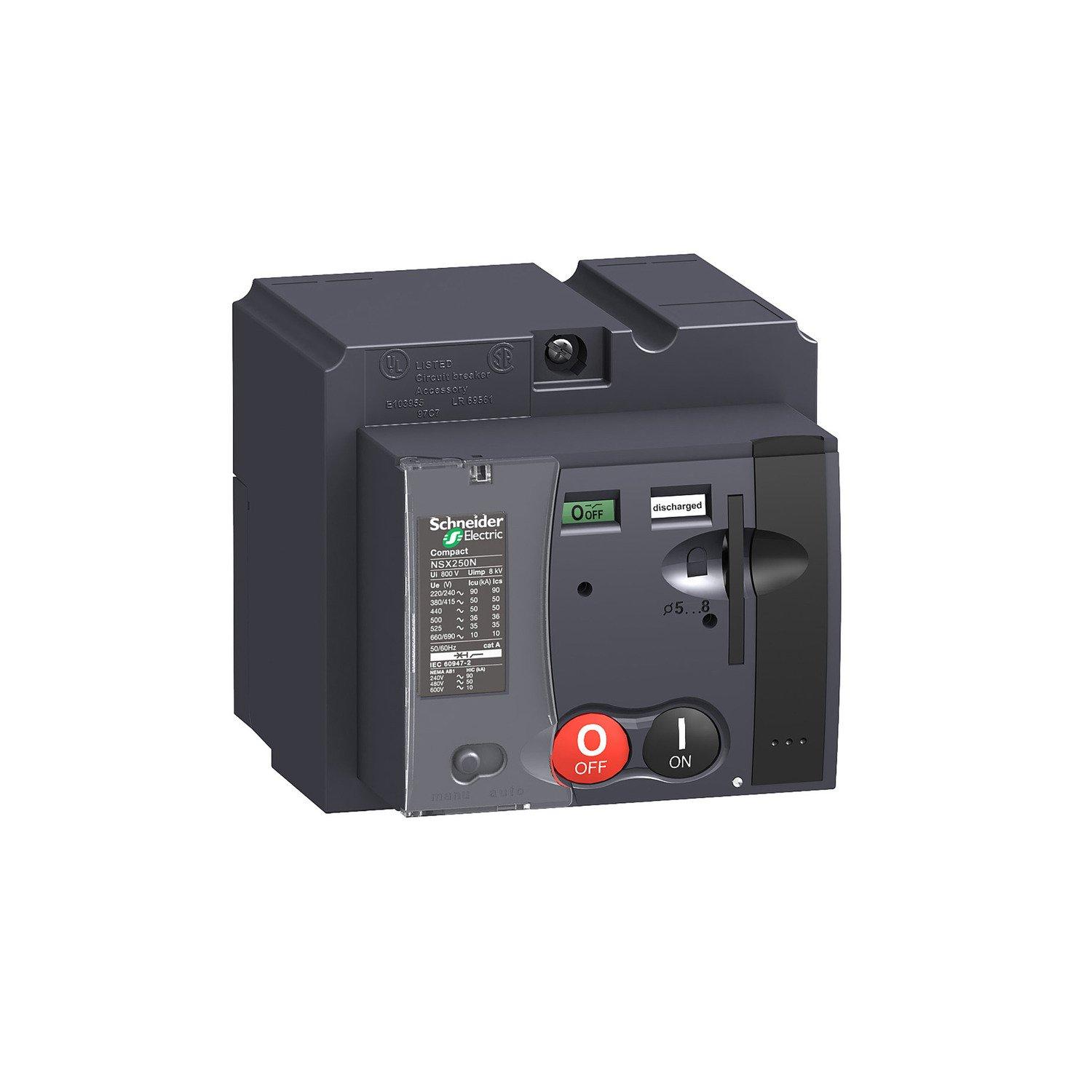

| Motorantrieb optional |
Ja
|
| Geeignet für Verteilereinbau |
Ja
|
| Motorantrieb integriert |
Nein
|
| Geeignet für Frontbefestigung 4-Loch |
Ja
|
| Ausführung als Lasttrennschalter |
Ja
|
| Max. Bemessungsbetriebsspannung Ue bei AC |
690 V
|
|---|---|
| Gerätebauart |
Einbaugerät Festeinbautechnik
|
| Anzahl der Schalter |
1
|
| Schutzart (IP), frontseitig |
IP30
|
| Polzahl |
3
|
| Anschlussart Hauptstromkreis |
Schraubanschluss
|
| Betätigungselement |
Knebel
|
| Bemessungsdauerstrom bei AC-23, 400 V |
250 A
|
| Bemessungsdauerstrom Iu |
250 A
|
| Verriegelbar |
Ja
|
| Anzahl der Hilfskontakte als Öffner |
0
|
| Spannungsauslöser optional |
Ja
|
| Höhe |
161 mm
|
| Tiefe |
86 mm
|
| Breite |
105 mm
|
| Mit vormontierter Verkabelung |
Nein
|
| Zolltarifnummer |
85365080
|
| Newlec |
Nein
|
| Herkunftsland |
Polen
|
