WSP830S.N5.T1S131, WS-PV-ACS A850-3 N5 99kVA SV 1WSW1 Leistungsteil TEN Wandlerschrank Freiluft

WS-PV-ACS A850-3 N5 99kVA SV 1WSW1 Leistungsteil TEN Wandlerschrank Freiluft

---

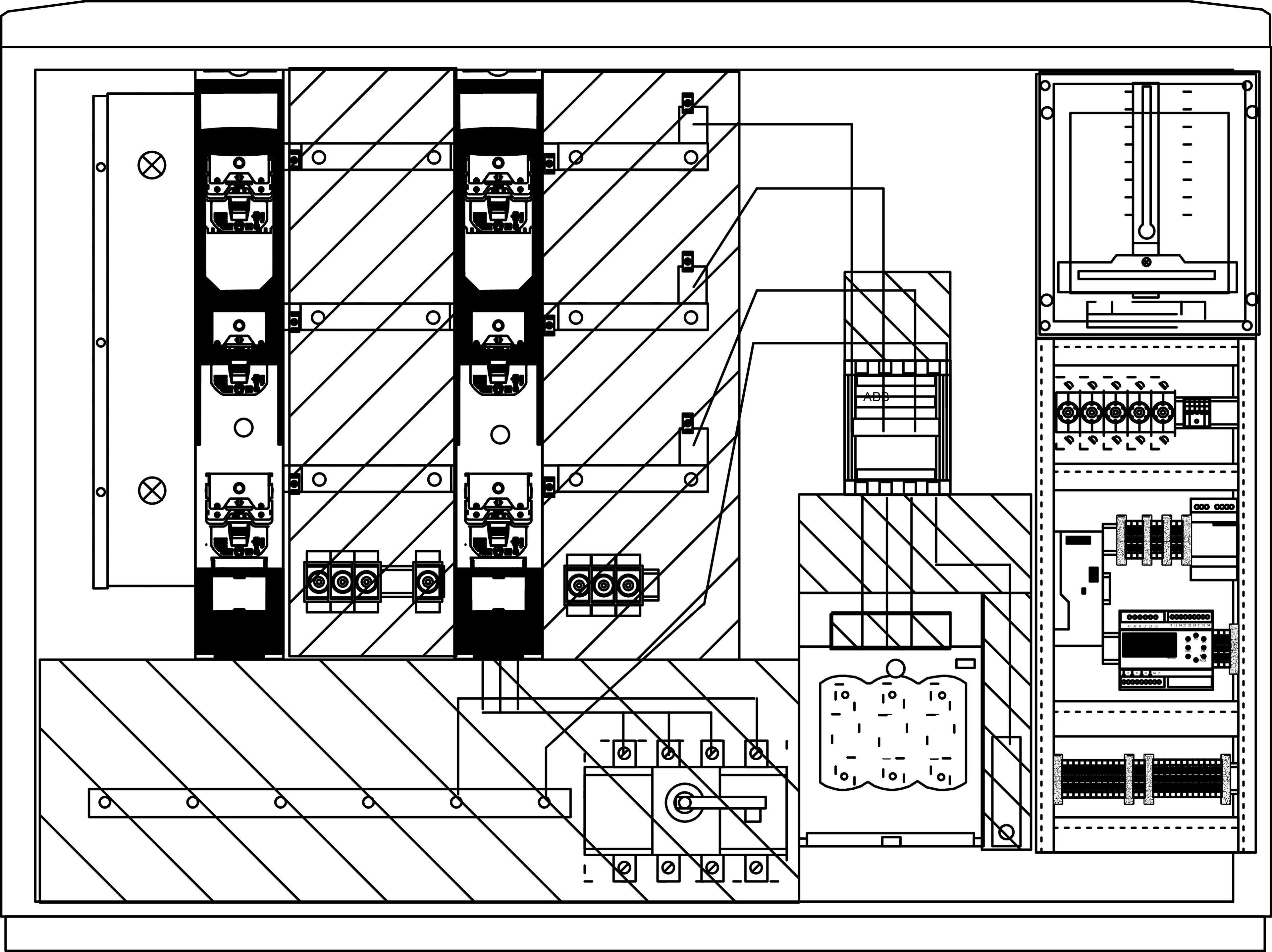

Wandlerschrank Freiluft. Gehäuse: -Polyesterschrank A850-3, Oberfläche gerippt, Farbe RAL 7035, Schutzart IP 54, Schutzklasse ll -Scharniertüre mit Schwenkhebelverschluss für 2 Profilhalbzylinder -Kundenzylinder eingebaut, inklusive 2 Schlüsseln. Außenmaß BxHxT: 1445x1065x322 mm. Ausstattung Leistungssteil: -Netzform: TT -Schienensystem E-Cu 30x10 mm, 185 mm, inkl. Wandlerlaschen 170x30x10 mm nach DIN 42600 -bestückt mit NH-Sicherungslastschaltleisten für VNB-Anschluss -maximal 2 VNB Zugänge möglich, Leerplätze mit plombierbarer Leerfeldabdeckung -Sicherungslastschaltleiste NH2/1x3-polig und Lasttrennschalter 4-polig 250 A für Kundenanschluss -NH-Trenner NH2 1x3-polig für Anschluss Einspeiser (z.B. AC-Sammler oder Wechselrichter) -Wandlerfeld mit plombierbarer transparenter Abdeckung -Strom-und Spannungspfad vorverdrahtet -Spannungspfadsicherung nach Spezifikation des Verteilnetzbetreibers -Sicherungselement Heizung -NA-Schutz und Kuppelschalter (Schütz) 4-polig nach VDE-AR-4105 -Feld 300 mm für Netzsicherungsmanagement inklusive Zählerhaube IP 54 -Anschlussraum mit Berührungsschutzabdeckung -Verdrahtung zum Messschrank 7 m Länge inklusive. Anschluss: -Sicherungslastschaltleiste NH2/M12 max. 240 mm² (Kabelschuh Breite max. 43 mm) -Lasttrennschalter M10 für Kabelschuh DIN 46235, max. 240 mm² -NH-Trenner NH2/M10 für Kabelschuh DIN 46235, max. 240 mm². Sockel: Sockel DIN 3, Tiefe 320 ist separat zu bestellen!. Hinweis: -Messteil TEN in extra Schrank ist separat zu bestellen! Bestückung Leistungsteil VNB / Kunde: 1x NH2 (3p,M12) / 1x Lasttrennschalter, 1x NH2 (3p,M12)
