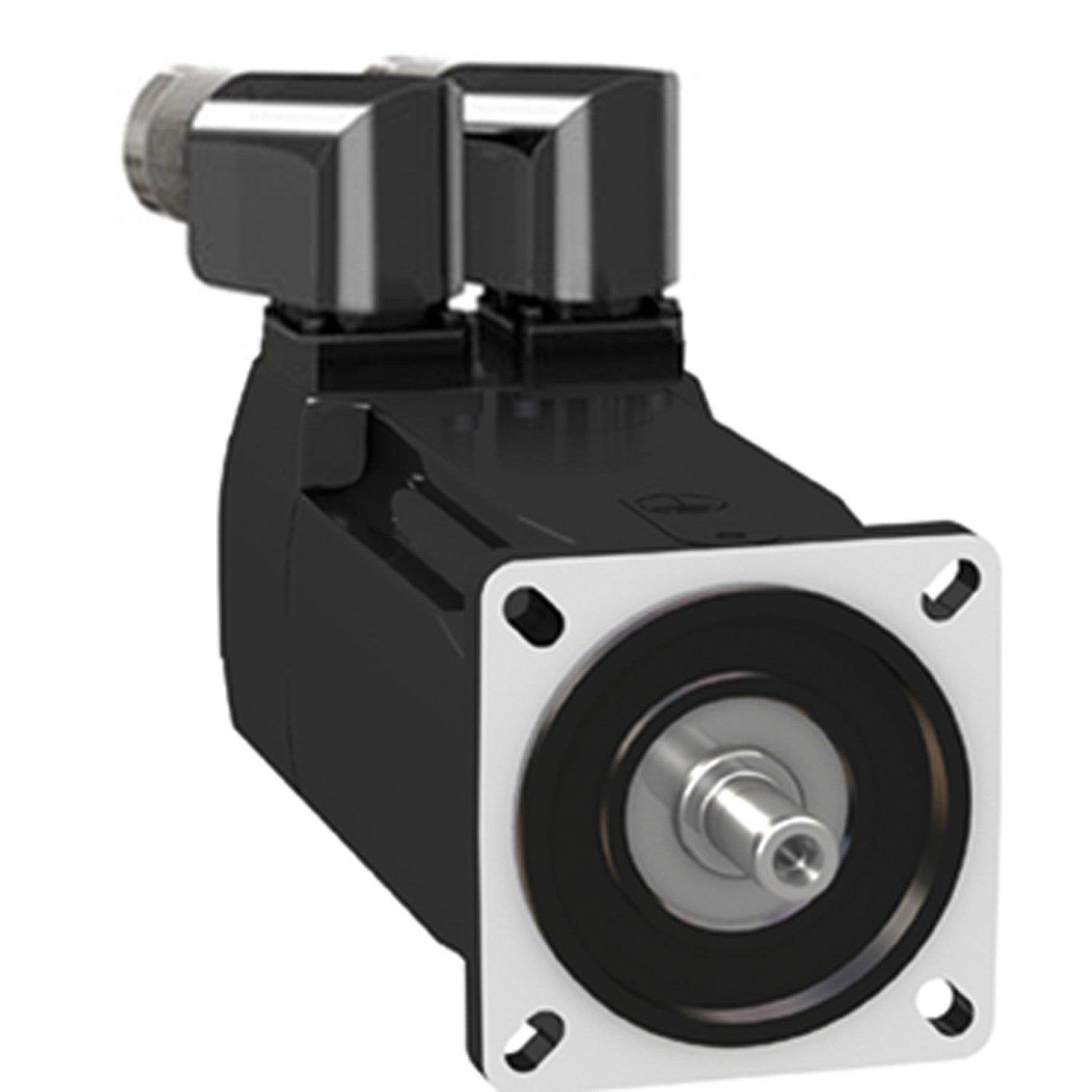

BMH0703P07A2A, Servomotor, Lexium BMH, 70mm, 3,4Nm, glatte Welle IP54, Multiturn 16P/U, 2xM23 abgewinkelt
Rexel Artikelnr.:
2144838
Hersteller Nummer:
BMH0703P07A2A
EAN Code:
3606485199597
- Produkt Type:
- BMH0703P07A2A
Bitte melden Sie sich an
Um Preise und Verfügbarkeiten zu sehen, klicken Sie auf den Button unten und melden Sie sich an oder registrieren sich.
Dies ist ein Auslaufartikel, welcher nicht mehr bestellt werden kann.
Stück
Min: 1 Stück , Vielfaches 1 Stück
Zubehör
Datenblätter
Beschreibung
Beschreibung
Servomotor, Lexium BMH, 70mm, 3,4Nm, glatte Welle IP54, Multiturn 16P/U, 2xM23 abgewinkelt
Servomotor BMH der Reihe Lexium 32-Servoantriebe. Die BMH-Reihe der dreiphasigen AC-Servomotoren weist ein mittleres Rotorträgheitsmoment auf und ist perfekt für Anwendungen mit hohen Lasten angepaßt. Dank der Wicklungstechnologie ergibt sich eine sehr hohe Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein nominelles Dauerstillstandsmoment von 3,4 Nm und erreicht ein Spitzendrehmoment von 10,2 Nm. Seine Nenndrehzahl beträgt in Abhängigkeit der Versorgungsspannung bis zu 6500 U/min. Es ergibt sich eine spannungsabhängige Nennleistung bis zu 1540 W. Der eingebaute Encoder ist als Multiturn mit 16 Perioden/Umdrehung (16x1024x4096) als SinCos Hiperface ausgeführt. Der elektrische Anschluss erfolgt über Steckverbinder 2x M23, um 90° gewinkelt und drehbar. Zur Befestigung beträgt der Motorflansch 70 mm. Die Antriebswelle hat einen Durchmesser von 14 mm. Das Wellenende ist glatt und konform zur Schutzart IP54 ausgeführt. Das Motorgehäuse entspricht der Schutzart IP65. Es ist keine Haltebremse vorhanden. Für den Betrieb des Synchronmotors empfehlen sich die Servoverstärker der Lexium-Reihe LXM32. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.
Servomotor BMH der Reihe Lexium 32-Servoantriebe. Die BMH-Reihe der dreiphasigen AC-Servomotoren weist ein mittleres Rotorträgheitsmoment auf und ist perfekt für Anwendungen mit hohen Lasten angepaßt. Dank der Wicklungstechnologie ergibt sich eine sehr hohe Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein nominelles Dauerstillstandsmoment von 3,4 Nm und erreicht ein Spitzendrehmoment von 10,2 Nm. Seine Nenndrehzahl beträgt in Abhängigkeit der Versorgungsspannung bis zu 6500 U/min. Es ergibt sich eine spannungsabhängige Nennleistung bis zu 1540 W. Der eingebaute Encoder ist als Multiturn mit 16 Perioden/Umdrehung (16x1024x4096) als SinCos Hiperface ausgeführt. Der elektrische Anschluss erfolgt über Steckverbinder 2x M23, um 90° gewinkelt und drehbar. Zur Befestigung beträgt der Motorflansch 70 mm. Die Antriebswelle hat einen Durchmesser von 14 mm. Das Wellenende ist glatt und konform zur Schutzart IP54 ausgeführt. Das Motorgehäuse entspricht der Schutzart IP65. Es ist keine Haltebremse vorhanden. Für den Betrieb des Synchronmotors empfehlen sich die Servoverstärker der Lexium-Reihe LXM32. Zur Unterstützung Ihrer Nachhaltigkeitsziele werden detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft bereitgestellt.
3D Virtual Gallery Tour
Mehr anzeigen
Weniger anzeigen
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Sie können einige technische Merkmale nicht herausfiltern, da kein anderes Produkt sie aufweist.
Bitte aktivieren Sie für Ihre Suche die Merkmale, die Sie in Ihren ähnlichen Produkten finden möchten.
Bitte wählen Sie min. 1 Merkmal für die Suche
Elektromotor |
|
| Anzahl der Phasen |
3
|
|---|---|
| Spannungsart |
AC/DC
|
| Kühlmethode |
sonstige
|
| Bauform |
sonstige
|
| Nenndrehmoment |
2,4 Nm
|
| Lager |
sonstige
|
| Anlaufdrehmomentverhältnis |
0
|
| Ausführung Wellenende |
sonstige
|
| Mit positivem Temperaturkoeffizienz-Resistor (PTC) |
Nein
|
| Mit Kondensschutz |
Nein
|
| Bemessungsleistung bei Bemessungsfrequenz |
1,3 kW
|
| Bemessungsspannung |
480 V
|
| Vakuum-Druck-Imprägnierung (VPI) |
sonstige
|
| Polzahl |
10
|
| Kippmomentverhältnis |
0
|
| EEK |
nicht erforderlich
|
| Anlaufstromverhältnis |
0
|
| Bemessungsdrehzahl bei Bemessungsfrequenz |
8.000 1/min
|
| Spannung Anti-Kondensatheizung |
0 V
|
| Ausführung |
Drehstrom-Synchronmotor
|
| Bemessungsstrom |
6 A
|
|---|---|
| Mit Widerstandsthermometer-Detektor (RTD) |
Nein
|
| Belastungszyklus |
sonstige
|
| Isolationsklasse nach IEC |
sonstige
|
| Ausgangsleistung Anti-Kondensatheizung |
0 W
|
| Geeignet für Frequenzregelung |
Nein
|
| Intrinsische Sicherheit (IS) |
ohne
|
| Bemessungsfrequenz |
50...60 Hz
|
| Betriebstemperatur |
0...20 °C
|
| Schutzart |
IP54
|
| Volllasteffizienz |
0 %
|
| Überlastfähigkeit |
Nein
|
| Rahmengröße nach IEC |
0 mm
|
| Synchrone Drehzahl bei 50Hz |
8.000 1/min
|
| Schutzart (NEMA) |
k.A.
|
| Werkstoff des Gehäuses |
sonstige
|
| Motor-Energieeffizienzklasse |
sonstige
|
| Zolltarifnummer |
85015220
|
| Newlec |
Nein
|
| Herkunftsland |
Deutschland
|
