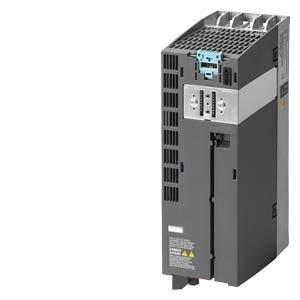

6SL3210-1PE22-7AL0, SINAMICS PM240-2, 3AC 380-480 V, 11,00 kW, IP20 / UL open type, FSC, A
Rexel Artikelnr.:
2429482
Hersteller Nummer:
6SL32101PE227AL0
EAN Code:
4042948666098
- Produkt Type:
- 6SL3210-1PE22-7AL0
Bitte melden Sie sich an
Um Preise und Verfügbarkeiten zu sehen, klicken Sie auf den Button unten und melden Sie sich an oder registrieren sich.
Dies ist ein Auslaufartikel, welcher nicht mehr bestellt werden kann.
Stück
Min: 1 Stück , Vielfaches 1 Stück
Notwendiges Zubehör
Zubehör
Datenblätter
Beschreibung
Beschreibung
SINAMICS PM240-2, 3AC 380-480 V, 11,00 kW, IP20 / UL open type, FSC, A
SINAMICS Power Module PM240-2 mit integriertem Klasse-A-Filter mit integriertem Brems-Chopper 3AC380-480V+10/-10% 47-63Hz Leistung hohe Überlast: 7,5kW bei 200% 3S, 150% 57S, 100% 240S, Umgebungstemperatur -10 bis +50°C, Leistung geringe Überlast: 11kW bei 150% 3S, 110% 57S, 100% 240S, Umgebungstemperatur -10 bis +40°C 355x 140x 165 (HxBxT), FSC Schutzart IP20 ohne Control Unit und Bedieneinheit freigegeben ab CU Firmware- Version V4.6 Power Module SINAMICS Power Module PM240-2 das ideale Power Module für Standard-Anwendungen im Maschinenbau für den modularen Frequenzumrichter SINAMICS G120. Als Teil des modularen Frequenzumrichters SINAMICS G120 (bestehend aus Leistungsteil, Steuerungseinheit, Bedienpanel), verfügen die Power Modules PM240-2 (Schutzart IP20) über einen Brems-Chopper (Vier-Quadranten-Applikationen) und sind für eine Vielzahl von Applikationen im allgemeinen Maschinenbau geeignet.Das Leistungsteil PM240-2 kann flexibel,je nach Applikationsumfang und Sicherheitsanforderung (beispielsweise STO, SS1, SBC, SLS, SDI, SSM) mit verschiedenen Steuerungseinheiten (Control Units) kombiniert werden. In Kombination mit den Control Units CU230-2, CU240x-2 sowie CU250S-2 ergibt sich der funktionsfähige Frequenzumrichter SINAMICS G120. Das PM240-2 in Schutzart IP20 ist ein Einbaugerät für den Schaltschrank in einem Leistungsbereich von 0,55 kW bis zu 250 kW, sowie den drei Spannungsvarianten 200 V, 400 V und 690 V. Dabei stehen die Power Module ungefiltert oder mit integriertem Netzfilter Klasse A und in den sieben Baugrößen von FSA bis FSG zur Verfügung. Zur optimalen Abführung der Verlustwärme außerhalb des Schaltschranks, ist das Leistungsteil ebenfalls als Push-Through-Variante verfügbar. Die Baugrößen bieten darüber hinaus Safety Integrated. Aufgrund des robusten Designs können Leitungslängen bis zu 450 Meter (Baugröße FSF/FSG) erreicht werden. Zur EMV-gerechten Verdrahtung stehen Schirmbleche und Schirmanschlusssätze zur Verfügung.SINAMICS - einfach mein Antrieb.
SINAMICS Power Module PM240-2 mit integriertem Klasse-A-Filter mit integriertem Brems-Chopper 3AC380-480V+10/-10% 47-63Hz Leistung hohe Überlast: 7,5kW bei 200% 3S, 150% 57S, 100% 240S, Umgebungstemperatur -10 bis +50°C, Leistung geringe Überlast: 11kW bei 150% 3S, 110% 57S, 100% 240S, Umgebungstemperatur -10 bis +40°C 355x 140x 165 (HxBxT), FSC Schutzart IP20 ohne Control Unit und Bedieneinheit freigegeben ab CU Firmware- Version V4.6 Power Module SINAMICS Power Module PM240-2 das ideale Power Module für Standard-Anwendungen im Maschinenbau für den modularen Frequenzumrichter SINAMICS G120. Als Teil des modularen Frequenzumrichters SINAMICS G120 (bestehend aus Leistungsteil, Steuerungseinheit, Bedienpanel), verfügen die Power Modules PM240-2 (Schutzart IP20) über einen Brems-Chopper (Vier-Quadranten-Applikationen) und sind für eine Vielzahl von Applikationen im allgemeinen Maschinenbau geeignet.Das Leistungsteil PM240-2 kann flexibel,je nach Applikationsumfang und Sicherheitsanforderung (beispielsweise STO, SS1, SBC, SLS, SDI, SSM) mit verschiedenen Steuerungseinheiten (Control Units) kombiniert werden. In Kombination mit den Control Units CU230-2, CU240x-2 sowie CU250S-2 ergibt sich der funktionsfähige Frequenzumrichter SINAMICS G120. Das PM240-2 in Schutzart IP20 ist ein Einbaugerät für den Schaltschrank in einem Leistungsbereich von 0,55 kW bis zu 250 kW, sowie den drei Spannungsvarianten 200 V, 400 V und 690 V. Dabei stehen die Power Module ungefiltert oder mit integriertem Netzfilter Klasse A und in den sieben Baugrößen von FSA bis FSG zur Verfügung. Zur optimalen Abführung der Verlustwärme außerhalb des Schaltschranks, ist das Leistungsteil ebenfalls als Push-Through-Variante verfügbar. Die Baugrößen bieten darüber hinaus Safety Integrated. Aufgrund des robusten Designs können Leitungslängen bis zu 450 Meter (Baugröße FSF/FSG) erreicht werden. Zur EMV-gerechten Verdrahtung stehen Schirmbleche und Schirmanschlusssätze zur Verfügung.SINAMICS - einfach mein Antrieb.
3D Virtual Gallery Tour
Mehr anzeigen
Weniger anzeigen
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Sie können einige technische Merkmale nicht herausfiltern, da kein anderes Produkt sie aufweist.
Bitte aktivieren Sie für Ihre Suche die Merkmale, die Sie in Ihren ähnlichen Produkten finden möchten.
Bitte wählen Sie min. 1 Merkmal für die Suche
Frequenzumrichter =< 1 kV |
|
| Abgegebene Leistung bei Bemessungsausgangsspannung |
11 kW
|
|---|---|
| Schutzart |
IP20
|
| Anzahl der HW-Schnittstellen USB |
0
|
| Netzspannung |
380...480 V
|
| Unterstützt Protokoll für PROFINET IO |
Nein
|
| Einsatz im Wohn- und Gewerbebereich zulässig |
Nein
|
| Tiefe |
165 mm
|
| Breite |
140 mm
|
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung |
7,5 kW
|
| Unterstützt Protokoll für PROFINET CBA |
Nein
|
| Mit PC-Anschluss |
Nein
|
| Relative symmetrische Netzspannungstoleranz |
10 %
|
| Relative symmetrische Netzfrequenztoleranz |
5 %
|
| Unterstützt Protokoll für LON |
Nein
|
| Unterstützt Protokoll für sonstige Bussysteme |
Nein
|
| Bemessungsausgangsspannung |
400 V
|
| Unterstützt Protokoll für TCP/IP |
Nein
|
| Unterstützt Protokoll für AS-Interface Safety at Work |
Nein
|
| Unterstützt Protokoll für INTERBUS |
Nein
|
| Unterstützt Protokoll für CAN |
Nein
|
| Mit optischer Schnittstelle |
Nein
|
| Unterstützt Protokoll für Modbus |
Nein
|
| Eingangsphasenzahl |
3
|
| Unterstützt Protokoll für KNX |
Nein
|
| Anzahl der HW-Schnittstellen parallel |
0
|
| Anzahl der HW-Schnittstellen Industrial Ethernet |
0
|
| Netzfrequenz |
47
|
| Unterstützt Protokoll für DeviceNet Safety |
Nein
|
| Unterstützt Protokoll für SERCOS |
Nein
|
| Bremschopper integriert |
Ja
|
| Unterstützt Protokoll für SUCONET |
Nein
|
|---|---|
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung |
11 kW
|
| Art des Umrichters |
U-Umrichter
|
| Anzahl der HW-Schnittstellen sonstige |
0
|
| Anzahl der HW-Schnittstellen seriell RS-485 |
0
|
| Unterstützt Protokoll für Data-Highway |
Nein
|
| Anzahl der HW-Schnittstellen seriell TTY |
0
|
| Einsatz im Industriebereich zulässig |
Ja
|
| Unterstützt Protokoll für ASI |
Nein
|
| Anzahl der HW-Schnittstellen seriell RS-232 |
0
|
| Unterstützt Protokoll für DeviceNet |
Nein
|
| 4-Quadrantenbetrieb möglich |
Nein
|
| Unterstützt Protokoll für BACnet |
Nein
|
| Unterstützt Protokoll für Foundation Fieldbus |
Nein
|
| Unterstützt Protokoll für INTERBUS-Safety |
Nein
|
| Max. Ausgangsfrequenz |
550 Hz
|
| Nennausgangsstrom I2N |
26 A
|
| Unterstützt Protokoll für PROFIBUS |
Nein
|
| Unterstützt Protokoll für SafetyBUS p |
Nein
|
| Unterstützt Protokoll für PROFIsafe |
Nein
|
| Anzahl der HW-Schnittstellen seriell RS-422 |
0
|
| Unterstützt Protokoll für EtherNet/IP |
Nein
|
| Höhe |
355 mm
|
| Ausgangsphasenzahl |
3
|
| Netzfrequenz |
47 Hz
|
| Netzspannung |
380...480
|
| Zolltarifnummer |
85044095
|
| Newlec |
Nein
|
| Herkunftsland |
Grossbritannien
|
