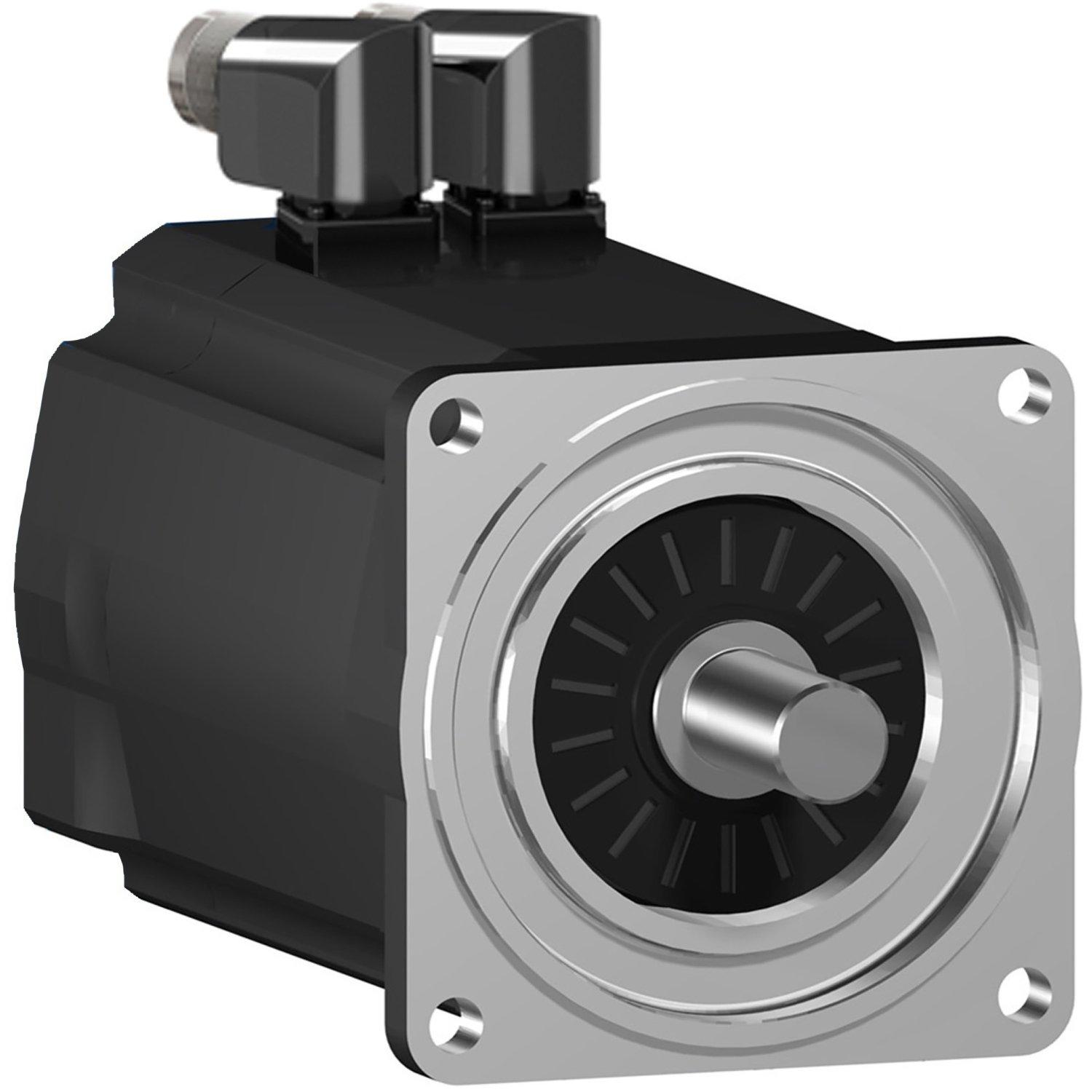

SH31002P01F2000, AC-Servo, SH3, 100 mm, 5,8 nm, glatte Welle IP54/IP65, Singleturn 128 P/U, 2x M23, Bremse
Rexel Artikelnr.:
2211380
Hersteller Nummer:
SH31002P01F2000
EAN Code:
3606485296654
- Produkt Type:
- SH31002P01F2000
Bitte melden Sie sich an
Um Preise und Verfügbarkeiten zu sehen, klicken Sie auf den Button unten und melden Sie sich an oder registrieren sich.
Dies ist ein Auslaufartikel, welcher nicht mehr bestellt werden kann.
Stück
Min: 1 Stück , Vielfaches 1 Stück
Datenblätter
Beschreibung
Beschreibung
AC-Servo, SH3, 100 mm, 5,8 nm, glatte Welle IP54/IP65, Singleturn 128 P/U, 2x M23, Bremse
Lexium SH3 Servomotor für die motion-basierte Automatisierung mit PacDrive 3. Diese Reihe an AC-Servomotoren weist ein geringes Rotorträgheitmoment auf, das eine hohe Beschleunigungsfähigkeit für dynamische Anwendung ermöglicht. Dank der Wicklungstechnologie ergibt sich eine höhere Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein Flanschmass von 100 mm und eine Motorlänge von 2 Stacks. Seine Wicklung ist auf das Drehmoment und Drehzahl optimiert. Er verfügt über ein Dauerstillstandsmoment von 5,8 Nm und ein Spitzenmoment von 18,3 Nm. Die spannungsabhängige Nenndrehzahl erreicht 4000 U/min bei einer Nennleistung bis 1,9 kW. Das Wellenende ist als glatte Welle ausgeführt. Der optische Absolutwert-Encoder ist als Sin/Cos Singleturn mit hoher Auflösung von 128 Perioden pro Umdrehung ausgeführt, was 131.072 Punkte pro Drehung entspricht. Eine Haltebremse ist integiert. Der Anschluss des Motorkabels und Encoderkabels erfolgt über zwei gewinkelte M23-Stecker an entsprechende Lexium 62-Servoantriebe. Die Schutzart der Welle ist in IP54 und des Gehäuses in IP65 ausgeführt.
Lexium SH3 Servomotor für die motion-basierte Automatisierung mit PacDrive 3. Diese Reihe an AC-Servomotoren weist ein geringes Rotorträgheitmoment auf, das eine hohe Beschleunigungsfähigkeit für dynamische Anwendung ermöglicht. Dank der Wicklungstechnologie ergibt sich eine höhere Leistungsdichte in kompakter Ausführung. Dieser Servo hat ein Flanschmass von 100 mm und eine Motorlänge von 2 Stacks. Seine Wicklung ist auf das Drehmoment und Drehzahl optimiert. Er verfügt über ein Dauerstillstandsmoment von 5,8 Nm und ein Spitzenmoment von 18,3 Nm. Die spannungsabhängige Nenndrehzahl erreicht 4000 U/min bei einer Nennleistung bis 1,9 kW. Das Wellenende ist als glatte Welle ausgeführt. Der optische Absolutwert-Encoder ist als Sin/Cos Singleturn mit hoher Auflösung von 128 Perioden pro Umdrehung ausgeführt, was 131.072 Punkte pro Drehung entspricht. Eine Haltebremse ist integiert. Der Anschluss des Motorkabels und Encoderkabels erfolgt über zwei gewinkelte M23-Stecker an entsprechende Lexium 62-Servoantriebe. Die Schutzart der Welle ist in IP54 und des Gehäuses in IP65 ausgeführt.
3D Virtual Gallery Tour
Mehr anzeigen
Weniger anzeigen
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Sie können einige technische Merkmale nicht herausfiltern, da kein anderes Produkt sie aufweist.
Bitte aktivieren Sie für Ihre Suche die Merkmale, die Sie in Ihren ähnlichen Produkten finden möchten.
Bitte wählen Sie min. 1 Merkmal für die Suche
Elektromotor |
|
| Vakuum-Druck-Imprägnierung (VPI) |
sonstige
|
|---|---|
| Kippmomentverhältnis |
0
|
| Lager |
sonstige
|
| EEK |
k.A.
|
| Anzahl der Phasen |
3
|
| Bemessungsspannung |
115 V
|
| Bemessungsfrequenz |
50...60 Hz
|
| Mit positivem Temperaturkoeffizienz-Resistor (PTC) |
Nein
|
| Mit Widerstandsthermometer-Detektor (RTD) |
Nein
|
| Isolationsklasse nach IEC |
sonstige
|
| Schutzart |
sonstige
|
| Ausführung Wellenende |
sonstige
|
| Intrinsische Sicherheit (IS) |
ohne
|
| Ausführung |
sonstige
|
| Spannungsart |
AC
|
| Nenndrehmoment |
0,26 Nm
|
| Bemessungsleistung bei Bemessungsfrequenz |
0,26 kW
|
| Überlastfähigkeit |
Nein
|
| Belastungszyklus |
sonstige
|
|---|---|
| Geeignet für Frequenzregelung |
Nein
|
| Mit Kondensschutz |
Nein
|
| Anlaufdrehmomentverhältnis |
0
|
| Polzahl |
6
|
| Schutzart (NEMA) |
k.A.
|
| Bemessungsdrehzahl bei Bemessungsfrequenz |
3.000 1/min
|
| Kühlmethode |
sonstige
|
| Bauform |
sonstige
|
| Bemessungsstrom |
1,78 A
|
| Betriebstemperatur |
0...50 °C
|
| Anlaufstromverhältnis |
0
|
| Werkstoff des Gehäuses |
sonstige
|
| Motor-Energieeffizienzklasse |
sonstige
|
| Zolltarifnummer |
85015220
|
| Newlec |
Nein
|
| Herkunftsland |
Deutschland
|
