Effiziente Digitalisierung der Energieverteilung

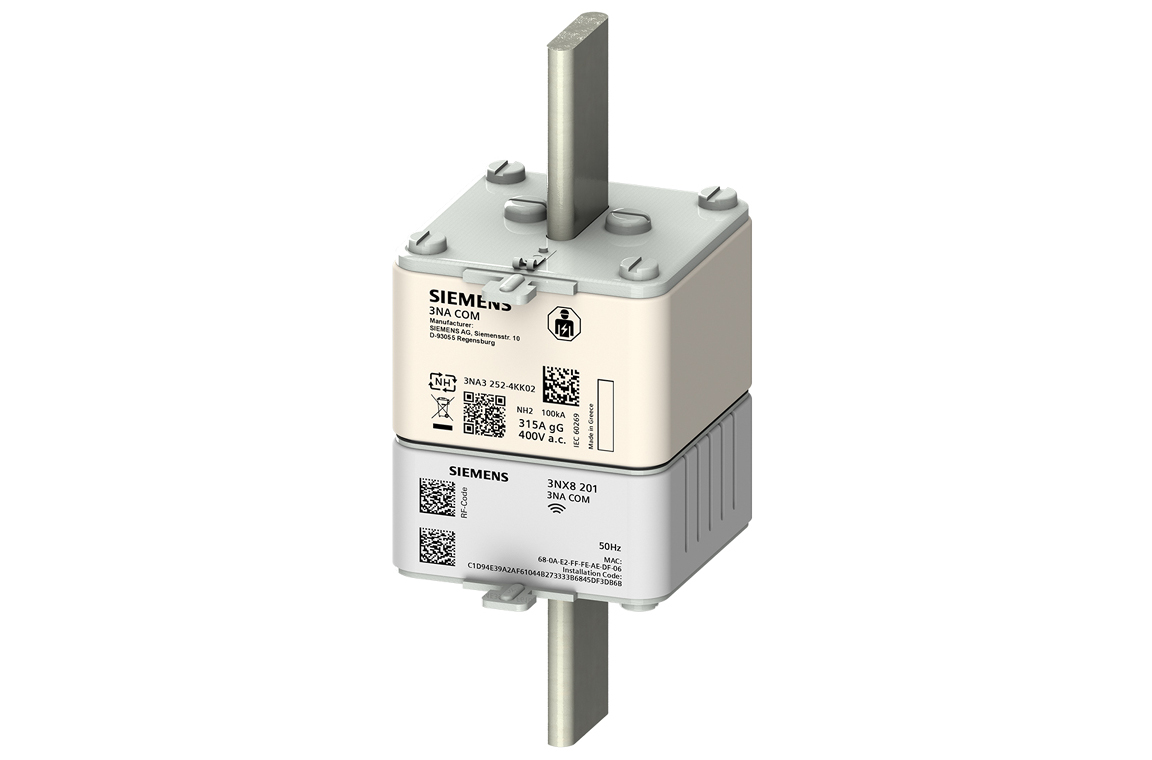

Der SENTRON NH-Sicherungseinsatz 3NA COM ermöglicht die einfache Integration kritischer Knotenpunkte der Energieverteilung in digitale Strukturen. Diese kommunikations- und messfähige Sicherung hat die gleichen Abmessungen wie eine Standard-NH-Sicherung und überträgt Messdaten drahtlos. Dadurch eignet sie sich ideal für einen schnellen und platzsparenden Retrofit ohne zusätzlichen Verdrahtungsaufwand.

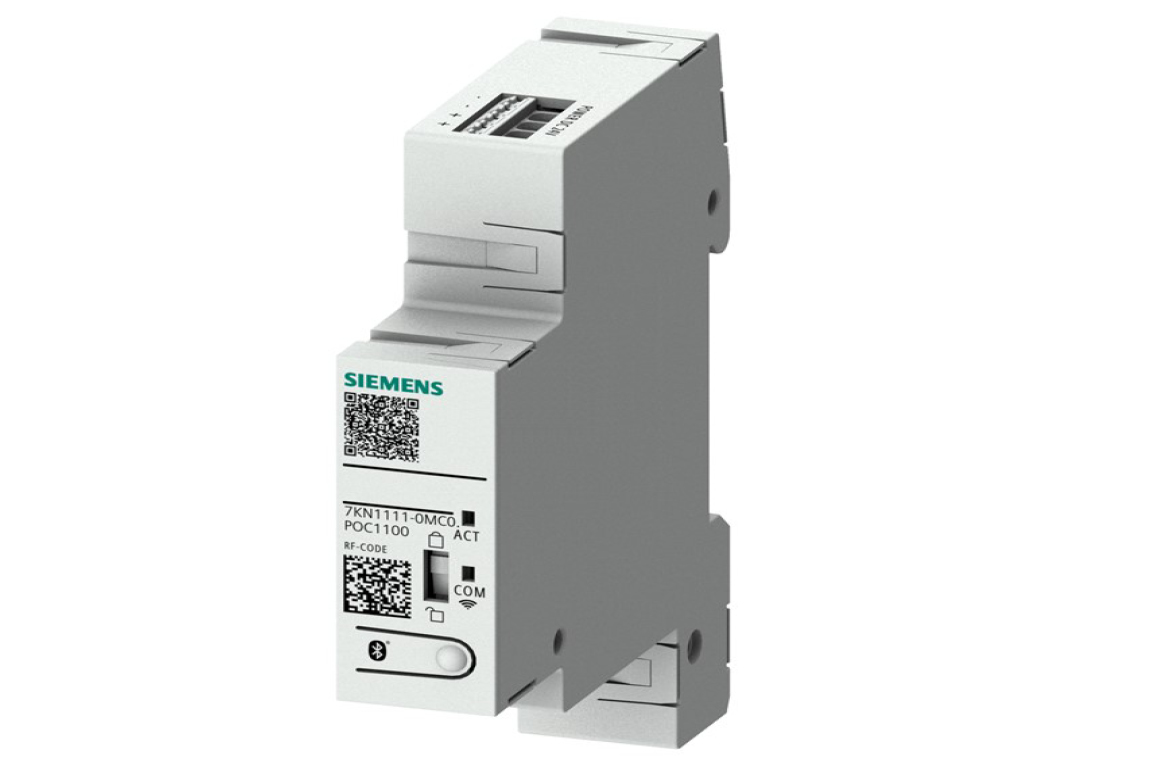

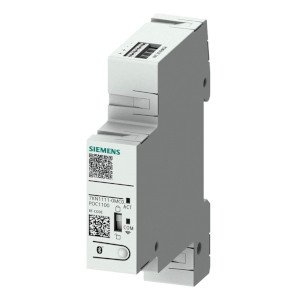

In der Schaltanlage muss lediglich das 7KN Powercenter 1100 (Nachfolger 7KN Powercenter 1000), als zentrale Schnittstelle ergänzt werden, welches nur eine Teilungseinheit breit ist. Über das 7KN Powercenter 1100 können Betreiber die Messdaten auf mobilen Endgeräten abrufen oder in übergeordnete Management-Systeme und cloudbasierte Anwendungen integrieren. Diese Transparenz über Netzwerkgeschehnisse erhöht die Versorgungssicherheit und Energieeffizienz.
Erlebe die Zukunft der digitalen Energieverteilung: NH-Sicherungseinsatz 3NA COM und SENTRON Powercenter 1100
Weitere Informationen
Energienetze im Wandel – Auszug Handout
Transparente Energieflüsse – die einfache Retrofit Lösung
Leitungsschutzschalter 5SL6 COM RCM - Differenzstromüberwachung im Endstromkreis

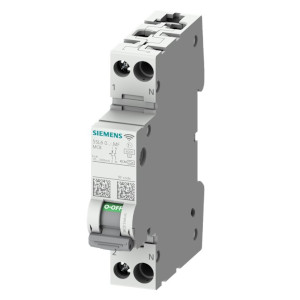

Der Leitungsschutzschalter 5SL6 COM RCM ist ein fortschrittliches Gerät aus dem SENTRON-Portfolio, das neben dem Schutz vor Kurzschluss und Überlast auch eine Differenzstrommessung (Residual Current Monitoring, RCM) integriert. Diese Funktion ermöglicht es, Isolationsschäden frühzeitig zu erkennen, ohne die Anlage abzuschalten, und bietet somit eine erhöhte elektrische Sicherheit.
Die drahtlose Datenanbindung des Leitungsschutzschalter erfolgt über das Powercenter 1100, wodurch bis zu 24 SENTRON COM Geräte vernetzt werden können. Die Kommunikation wird mittels Bluetooth realisiert, was eine einfache und flexible Installation ermöglicht.

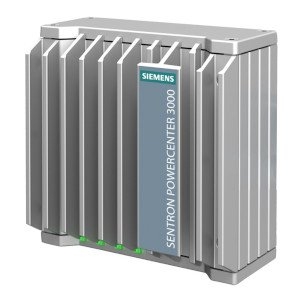

Das Powercenter 3000 ist eine Plug-and-Operate-Lösung und kann in Verbindung mit dem RCM-Modul verwendet werden, um kontinuierlich Differenzströme zu überwachen und frühzeitig auf Isolationsfehler hinzuweisen.
Maximale Sicherheit und Flexibilität: Der innovative Leitungsschutzschalter 5SL6 COM RCM mit intelligenter Differenzstrommessung
Weitere Informationen
Leitungsschutzschalter 5SL6 COM RCM
IoT Gateway SENTRON Powercenter 3000
Differenzstrom – Was ist das?
Ursachen für Leckströme (ILeak)
- Kabelkapazitäten
- Filterkondensatoren
- Kapazitäten von Kabelschirmen
- Andere Streukapazitäten
Ursachen für Fehlerströme (IFault)
- Verdrahtungsfehler
- Defekte Isolation
- Staub, Dreck, Feuchtigkeit
- Direktes Berühren – Körperströme
Differenzstrom (IDiff)
Die algebraische Summe der Augenblickswerte der Ströme, die zur gleichen Zeit in allen aktiven Leitern an einem gegebenen Punkt eines elektrischen Stromkreises in einer elektrischen Anlage fließen.

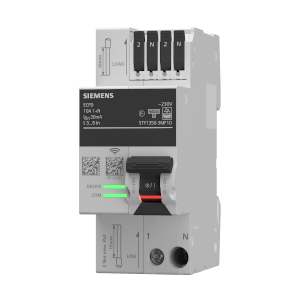

SENTRON Schutzschaltgerät ECPD – Innovation in der Schutzschalttechnik
Die Anforderungen an elektrische Energieverteilungen haben sich stark verändert. Neben traditionellen Planungsaspekten wie Schutz und Verfügbarkeit sind nun Energieeffizienz, Digitalisierung, Automatisierung und Nachhaltigkeit wichtig. Fortschritte in Leistungselektronik und Informationstechnologie bieten neue, intelligente Lösungen.
Beim neuen Flaggschiff der Schutztechnik, dem SENTRON ECPD handelt es sich daher um ein multifunktionales und parametrierbares Schutz-/Schaltgerät auf Basis einer Kombination klassischer elektro-mechanischer Trennkontakte mit einem ultraschnellen elektronischen Schalter (Leistungselektronik). Seine Primärfunktion ist die Gewährleistung des Anlagen- und Personenschutzes gepaart mit einer enormen Anzahl zusätzlicher Funktionen zum Schützen, Schalten, Messen und Überwachen. Beim Fehlerstromschutz liegt hier Typ F zugrunde, da sich auf der Verbraucherseite auch immer mehr einphasig angeschlossene Frequenzumrichter wiederfinden. Siemens bietet in seinem Portfolio neben den klassischen Bauformen gerade mit dem FI/LS-Schalter 5SV1 Typ F in 1TE die kompakteste Lösung für Fehlerstrom- und Leitungsschutz.
Siemens präsentiert innovative Lösungen für aktuelle Anforderungen in modernen Elektroinstallationen

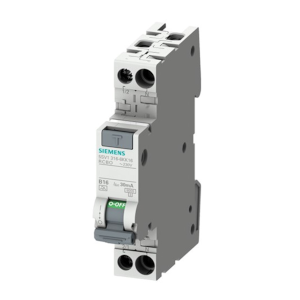

SENTRON FI/LS-Schalter in 1TE
- Platzersparnis von 50 % dank kompakter Lösung für Fehlerstrom- (FI) und Leitungsschutz (LS)
- Einfaches Retrofit in bestehenden Anlagen dank gleicher Bauform
- Möglichkeit der Erweiterung um Brandschutzschalter 5SM6 für Schutz vor Fehlerströmen, Überstrom, Kurzschlüssen und Fehlerlichtbögen in nur zwei Teilungseinheiten
Weitere Informationen
SENTRON ECPD Schutzschaltgerät

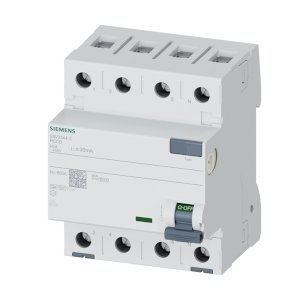

SENTRON FI-Schutzschalter Typ F
SENTRON FI/LS-Schalter in 1TE
Highlights
Diese Gemeinsamkeiten machen die Siemens Sentron Schutzschaltgeräte zu einer ausgezeichneten Wahl für moderne Elektroinstallationen.
Sicherheit
Alle drei Geräte bieten umfassenden Schutz vor elektrischen Gefahren wie Überstrom, Kurzschluss und Fehlerströmen. Sie tragen zur Sicherheit von Personen und Anlagen bei.Zuverlässigkeit
Die Schutzschaltgeräte sind für ihre hohe Zuverlässigkeit bekannt. Sie sind robust und widerstandsfähig gegenüber verschiedenen Betriebsbedingungen.Platzersparnis
Besonders die FI/LS-Schalter in 1TE und die kompakte Bauweise der anderen Geräte ermöglichen eine effiziente Nutzung des verfügbaren Raums im Elektroverteiler.Energieeffizienz
Die intelligenten Funktionen der Schutzschaltgeräte unterstützen eine effiziente Energieverteilung und helfen, Ressourcen zu sparen.Flexibilität
Die Geräte bieten flexible Parametrierbarkeit und Anpassungsfähigkeit an unterschiedliche Anwendungen, was sie vielseitig einsetzbar macht.Qualität und Innovation
Siemens steht für hohe Qualität und kontinuierliche Innovation. Die Schutzschaltgeräte entsprechen den aktuellen Normen und sind zukunftssicher.Alle Bilder sind urheberrechtlich geschützt.
